ویژگی ها و برنامه های اصلی

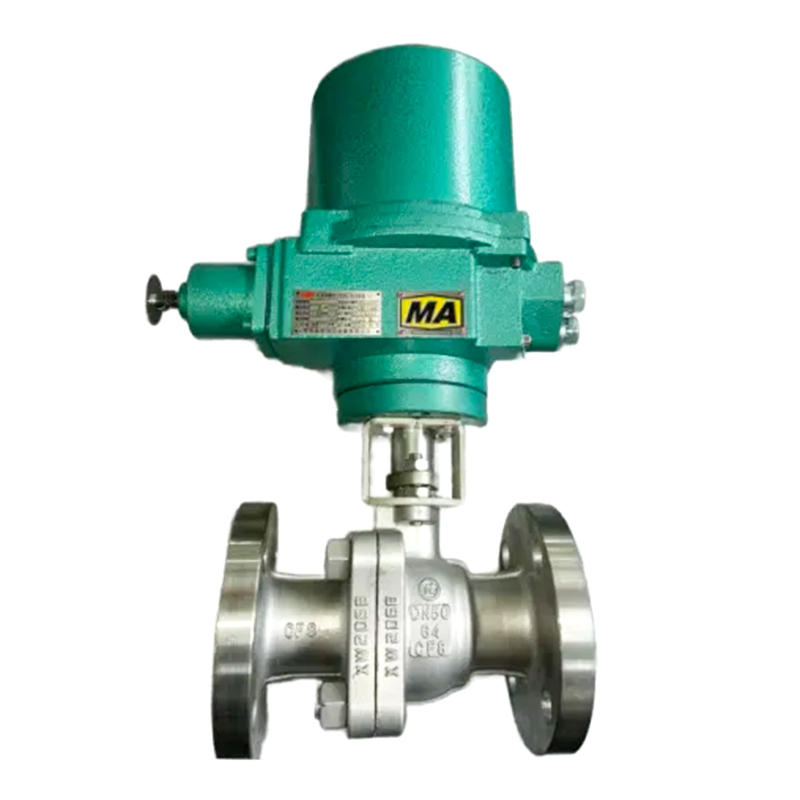

دستگاه الکتریکی سوپاپ کوچک و انفجار معدن QMB برای مطالبات دقیق برنامه های صنعت زغال سنگ به طور دقیق ساخته شده است. این محرک همه کاره در کنترل دقیق دریچه های توپ ، دریچه های پروانه ای و موارد دیگر برتری دارد. هنگامی که با شیرهای تخصصی با فشار بالا و با کالیبر کوچک جفت می شوید ، عملکرد در ایمنی آتش سوزی معدن زغال سنگ ، سرکوب گرد و غبار و اتوماسیون سیستم های پمپ مرکزی زیرزمینی ، از جمله جت و پمپ های خلاء را تضمین می کند.
دستگاه الکتریکی Valve QMB ما از طراحی جمع و جور و ساخت و ساز سبک است. یکپارچه سازی با سیستم های DCS ، کنترل اتوماتیک کارآمد و قابل اعتماد را تسهیل می کند.
طبقه بندی
در انواع مختلف موجود است: اساسی ، هوشمند ، ضد انفجار اساسی و هوشمند ضد انفجار ، هر کدام متناسب با نیازهای عملیاتی خاص هستند.
محیط کار و شرایط اصلی فنی
(1) منبع تغذیه: استاندارد سه فاز AC380V ، 50سخنرانیz ؛
برای انعطاف پذیری ، منبع تغذیه اختیاری عبارتند از: AC400V ، 415V ، 660V و فرکانس های دوگانه 50سخنرانیz یا 60Hz.
همچنین برای AC220V تک فاز ، 110 ولت با گزینه های 50Hz یا 60Hz سازگار است.
علاوه بر این ، از قدرت DC در 24V ، 48V و 84V پشتیبانی می کند.
(2) دمای محیط: دامنه استاندارد -20 درجه سانتیگراد تا 60 درجه سانتیگراد ؛ دامنه طولانی در دسترس از -40 درجه سانتیگراد تا 70 درجه سانتیگراد برای شرایط خواستار.
(3) رطوبت نسبی: عملکرد کارآمد تا 95 ٪ رطوبت در دمای 25 درجه سانتیگراد ، اطمینان از عملکرد قوی. یکپارچه به شرایط رطوبت متفاوت.
(4) محیط کار: از نوع معمولی مناطقی عاری از رسانه های خطرناک و خورنده است.
مدل ضد انفجار (EXDIIBT4) برای محیط هایی با مخلوط گاز IIA و IIB ، گروه های T1-T4 طراحی شده و از ایمنی UT اطمینان حاصل می کند.
(5) سطح حفاظت: IP65 ، IP67 و IP68 قابل تنظیم برای محافظت پیشرفته تحت سفارشات ویژه.
(6) موتور برای استفاده متناوب مهندسی شده است: زمان کار استاندارد 10 دقیقه ، قابل تمدید تا 15-30 دقیقه در شرایط خاص ، با عایق کلاس F برای دوام.
(7) پوشش ضد خوردگی: با استفاده از اسپری الکترواستاتیک درجه حرارت بالا پودر پلاستیکی ضد خوردگی اپوکسی ، محافظت طولانی مدت قوی.
(8) ویژگی های اصلی عملکردی محرک های الکتریکی هوشمند
این محرک ها که با طراحی مکاترونیک طراحی شده اند ، جمع و جور و سبک هستند.
یک تراشه یکپارچه دیجیتال را شامل می شود و عملکرد و دقت چند جانبه ای را ارائه می دهد.
دارای یک طراحی غیر تهاجمی است و امکان تنظیم پارامترها و اشکال زدایی از طریق دستگیره یا از راه دور مادون قرمز را فراهم می کند ، همه بدون باز کردن محوطه ، برای عملیات سریع و ایمن.
مجهز به یک رمزگذار مطلق برای جابجایی سکته مغزی ، اطمینان از یکپارچگی موقعیت دریچه و ضد مداخله قوی ، با دقت بالا و طول عمر طولانی.
نمایشگر LCD در هر دو چینی و انگلیسی موجود است و باعث افزایش قابلیت استفاده می شود.
ویژگی های عملکردی مانند محدودیت سفر ، حفاظت از گشتاور ، زنگ هشدار ، محافظت بیش از حد گرم ، محافظت از خرابی سیگنال ، از دست دادن فاز قدرت و تصحیح توالی فاز خودکار برای محافظت جامع.
انواع هوشمند شامل سوئیچ هوشمند ، تنظیم هوشمند و نسخه های هوشمند پیشرفته ، پذیرایی از نیازهای کنترل متنوع است.
(9) سیگنال ورودی نوع سوئیچ هوشمند: پالس 24VDC یا سیگنال های سطح را برای ادغام همه کاره می پذیرد.
سیگنال خروجی: خروجی رله را با ظرفیت تماس با رتبه 5a برای 250VAC یا 30VDC فراهم می کند.
سیگنال آنالوگ موقعیت خروجی: 4-20mA را برای بازخورد دقیق ارائه می دهد.
مقررات هوشمند از سیگنال های ورودی آنالوگ پشتیبانی می کند: 4-20mA برای کنترل یکپارچه.
سیگنال خروجی آنالوگ: ورودی را با خروجی 4-20mA مطابقت می دهد.
سیگنال ورودی سوئیچ: برای عملکرد کارآمد با پالس 24VDC یا سیگنال سطح سازگار است.
سوئیچینگ سیگنال خروجی: محرک نوآورانه ما دارای یک خروجی رله قوی با ظرفیت تماس با مخاطب 5A ، 250VAC و 5A ، 30VDC است و از عملکرد و ایمنی قابل اعتماد در محیط های پر تقاضا اطمینان می دهد.
خطای اساسی: ≤1 - دقت و دقت را با حاشیه خطای اساسی کمتر از یا برابر با 1. تجربه کنید. فناوری ما دقت را تضمین می کند که می توانید روی آن حساب کنید.
نوع هوشمند پیشرفته ما برای بالا بردن قابلیت های عملیاتی شما طراحی شده است. این شامل پشتیبانی از حفاظت از اضطراری ESD ، ارتباطات بدون درز اتوبوس ، اتصال به بلوتوث بصری و کنترل بی سیم پیشرفته ، از جمله سایر ویژگی های پیشگامانه است.
مدلهای اصلی و ویژگی های محرک الکتریکی QMB
| مدل | گشتاور (n · m) | قطر ساقه (میلی متر) | نسبت سرعت | سرعت خروجی (r/min) | زمان باز/بسته (S) | نیروی حرکتی (W) | پول (الف) | وزن (کیلوگرم) |
| QMB3.5-1.25G | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| qmb5-1.25g | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| qmb9-0.85G | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| qmb15-0.6G | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| QMB25-0.6G | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
اندازه و ابعاد اتصال QMB
QMB3.5/5 ابعاد خارجی
qmb9/15/2 25 ابعاد خارجی
ابعاد اتصال فلنج QMB
نمودار اندازه اتصال QMB3.5/5
| شماره فلنج | مدل دنسو | D3 | N-D4 | D7 | H | H1 |
| F05 | QMB3.5 qmb5 | 50 | 4-M6 | 11 × 11 | 16 | 1 |
نمودار اندازه اتصال QMB9/15/25
| شماره فلنج | مدل نصب برقی | D1 | D2 (F8) | D3 | N-D4 | D7 | H | سخنرانی | H1 | |
| تولید کارخانه | حداکثر | |||||||||
| F05 | QMB9 | 65 | 35 | 50 | 4-M6 | 28 | 40 | 3 | 3 | |
| f07 | QMB9 QMB15 QMB25 | 90 | 55 | 70 | 4-m8 | / | 28 | 40 | 3 | 3 |
| f10 | QMB25 | 125 | 70 | 102 | 4-M10 | / | 28 | 40 | 3 | 3 |
توجه: QMB9/15/25 همه مجهز به F07 به عنوان استاندارد هستند و از سازگاری مثبت و ادغام بدون درز برای نیازهای شما اطمینان می دهند .
