ویژگی ها و برنامه های اصلی

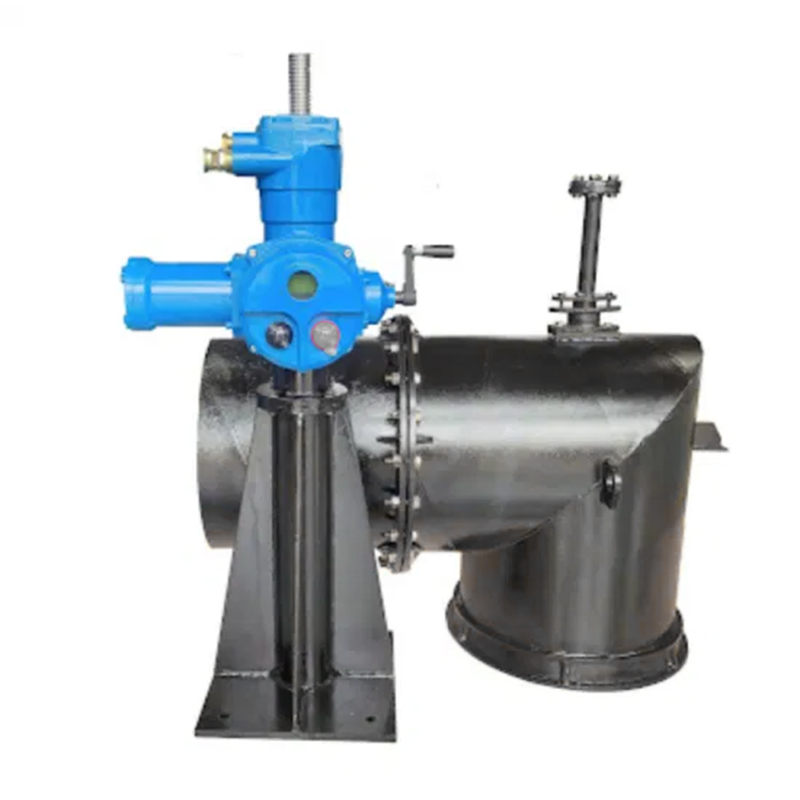

شیر توزیع آب معدن سری PXW عمدتاً برای توزیع آب در چاههای مختلف مکش اتاقهای پمپ زیرزمینی در معادن زغال سنگ استفاده می شود و همچنین می تواند برای فرآوری مواد معدنی ، تخلیه مخزن تصفیه آب و غیره استفاده شود.
شیر توزیع آب دستی سری PXWI یک طراحی بهبود یافته بر اساس شیر توزیع آب اصلی PZ1 ، با عملکرد آب بندی خوب ، تمیز کردن آسان و عملکرد انعطاف پذیر است
خصوصیاتی مانند سرزندگی و صرفه جویی در نیروی کار.

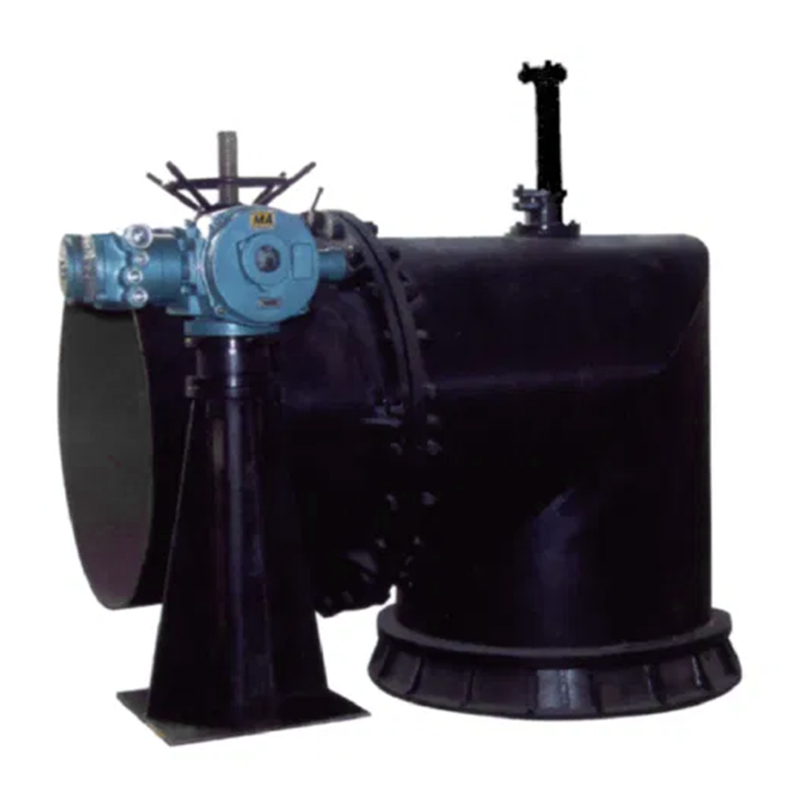

شیر توزیع آب الکتریکی PXWI یک دستگاه برقی شیر ضد انفجار معدن است که به شیر توزیع آب دستی PXWI اضافه شده است که دارای یک نوع تقسیم و یک نوع واحد است
دو نوع وضعیت وجود دارد:
پس از استفاده در رابطه با جعبه کنترل دستگاه Electric دevice برقی KXBجف Mining ، شیر توزیع آب برقی از نوع تقسیم شده را می توان برای دستیابی به سیستم DCS وصل کرد
کنترل اتوماسیون اتاق پمپ آب زیرزمینی در معادن ذغال سنگ ؛
دریچه توزیع آب الکتریکی یکپارچه دارای یک سیستم کنترل است که می تواند بدون نیاز به جعبه کنترل جداگانه ، روشن و خاموش یا از راه دور بر روی بدن کنترل شود.
Moدbus ، Profibus و سایر ارتباطات اتوبوس می توانند با 485 رابط اتوبوس برای دستیابی به ارتباطات داده پیکربندی شوند.
مشخصات اصلی عملکرد
مدل | pxwii (i) -400 | pxwii (i) -500 | pxwii (i) -600 | pxwii (i) -800 | pxwii (i) -1000 | pxwii (i) -1200 | ||||||||||||||||
قطر اسمی (MM) | 400 | 500 | 600 | 800 | 1000 | 1200 | ||||||||||||||||
متوسط و درجه حرارت قابل استفاده | آب 80 درجه سانتیگراد | |||||||||||||||||||||
سکته مغزی عملیاتی (MM) | 220 | 220 | 290 | 300 | 350 | 350 | ||||||||||||||||
فشار اسمی (MPA) | 0.1 (فشار تست 0.25) | |||||||||||||||||||||
دریچه های ضد انفجار برای معادن توزیع | ZB20-24 ZBY20-24 | ZB20-24 ZBY20-24 | ZB30-24 ZBY30-24 | ZB30-24 ZBY30-24 | ZB45-24 zby45-24 | ZB60-24 zby60-24 | ||||||||||||||||
مدل دستگاه برقی " | 0.55 | 0.55 | 0.75 | 0.75 | 1.1 | 1.5 |
ابعاد اصلی اتصال و پارامترهای مرتبط
مدل دریچه | دن | D | D1 | D2 | D3 | d | H1 | H1 | H2 | H3 | H4 | |||||||||||
PXW II. (i) -400 | 400 | 540 | 495 | 90 | 120 | 35 | 1066 | 250 | 462 | 523 | 1250 | |||||||||||
PXW II. (i) -500 | 500 | 640 | 600 | 90 | 120 | 35 | 1066 | 300 | 512 | 673 | 1250 | |||||||||||
PXW II. (i) -600 | 600 | 760 | 705 | 90 | 135 | 45 | 1066 | 350 | 602 | 768 | 1250 | |||||||||||
PXW II. (i) -800 | 800 | 960 | 920 | 90 | 135 | 45 | 1066 | 450 | 702 | 868 | 1250 | |||||||||||
PXW II. (i) -1000 | 1000 | 1160 | 1120 | 110 | 160 | 50 | 1315 | 550 | 842 | 1119 | 1500 | |||||||||||
PXW II. (i) -1200 | 1200 | 1450 | 1380 | 110 | 160 | 50 | 1315 | 600 | 1010 | 1300 | 1500 |
مدل دریچه | A1 | A2 | B1 | B2 | C | ج 1 | C2 | N × D1 | N × D2 | N × D3 | N × D4 | |||||||||||
PXW II. (i) -400 | 300 | 300 | 400 | 400 | 410 | 260 | 70 | 4 × F19 | 2 × F15 | 4 × F17 | 16 × F23 | |||||||||||
PXW II. (i) -500 | 300 | 300 | 400 | 400 | 470 | 340 | 70 | 4 × F19 | 2 × F15 | 4 × F17 | 16 × F23 | |||||||||||
PXW II. (i) -600 | 300 | 300 | 400 | 400 | 520 | 360 | 80 | 4 × F19 | 2 × F19 | 4 × F17 | 20 × F25 | |||||||||||
PXW II. (i) -800 | 300 | 300 | 400 | 400 | 625 | 460 | 80 | 4 × F19 | 2 × F19 | 4 × F17 | 24 × F30 | |||||||||||
PXW II. (i) -1000 | 400 | 400 | 500 | 500 | 720 | 560 | 100 | 4 × F19 | 2 × F19 | 6 × F22 | 27 × F30 | |||||||||||
PXW II. (i) -1200 | 400 | 400 | 500 | 500 | 820 | 660 | 100 | 4 × F19 | 2 × F19 | 6 × F22 | 30 × F30 |
دستورالعمل استفاده از ابعاد ارتفاع
اختلاف ارتفاع H بین ارتفاع صفحه پایین اتاق پمپ آب و ارتفاع ورودی مخزن آب (یا کانال توزیع آب) و همچنین طول H میله اتصال ، در این طرح برای چهار سناریو مختلف در نظر گرفته شده است ، و واحد کاربر مطابق با وضعیت واقعی انتخاب می کند. اگر مقدار H هنگام سفارش می تواند مشخص شود ، با توجه به الزامات واحد سفارش ، تولید می شود. در صورت عدم امکان تأمین ، طول میله اتصال باید در H = 5000 میلی متر تأمین شود و فلنج در یک انتهای میله اتصال با توجه به نیازهای واقعی در سایت جوش داده می شود.
ح (میلی متر) | 5000 | 4500 | 4000 | 3500 | |
ح (میلی متر) | pxwiⅱ (i) -400/500 | 3765 | 3265 | 2765 | 2265 |
pxwiⅱ (i) -600/800 | 3497 | 2997 | 2497 | 1997 | |
PXWII. (i) - 1000/1200 | 3100 | 2600 | 2100 | 1600 |

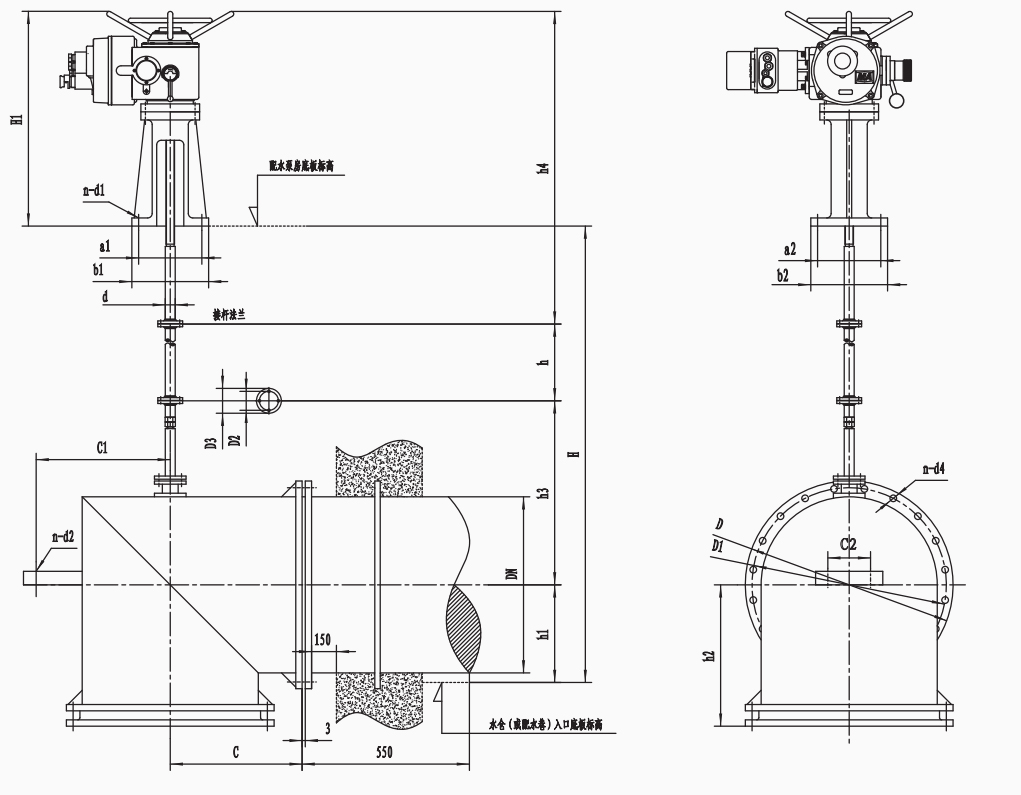

نمودار شماتیک ساختاری 3
