ویژگی ها و برنامه های اصلی

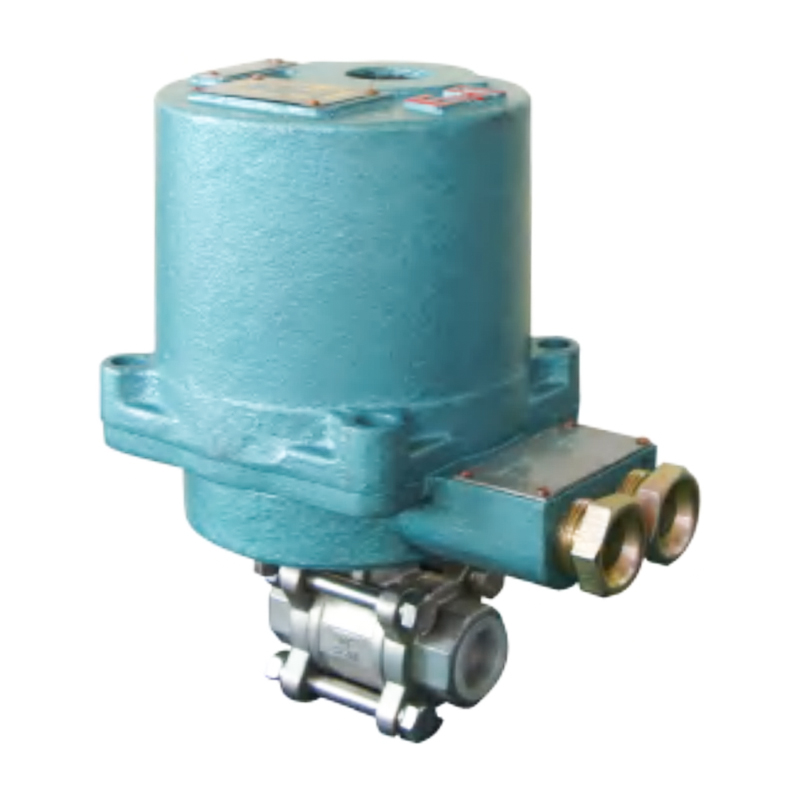

MجفQ Mining Mining کالیبر Small Caliber با فشار برقی یک شیر کالیبر کوچک برقی است که توسط شرکت ما برای کنترل اتوماسیون معدن زغال سنگ طراحی شده است و یک اختراع اختراع مدل ابزار را در کنترل اتوماسیون به دست آورده است. اساساً مشکلات نشت مکرر ، عدم توانایی در تهیه سیگنال های موقعیتی مناسب دریچه و عدم توانایی در باز و بسته شدن شیرهای دستی هنگام استفاده از دریچه های solenoid و دریچه های دستی بدون برق را حل کرد. مناسب برای محافظت در برابر آتش معدن زغال سنگ ، کاهش گرد و غبار آبپاش ، پمپ جت آب زیرزمینی و پمپ خلاء
امکانات پشتیبانی

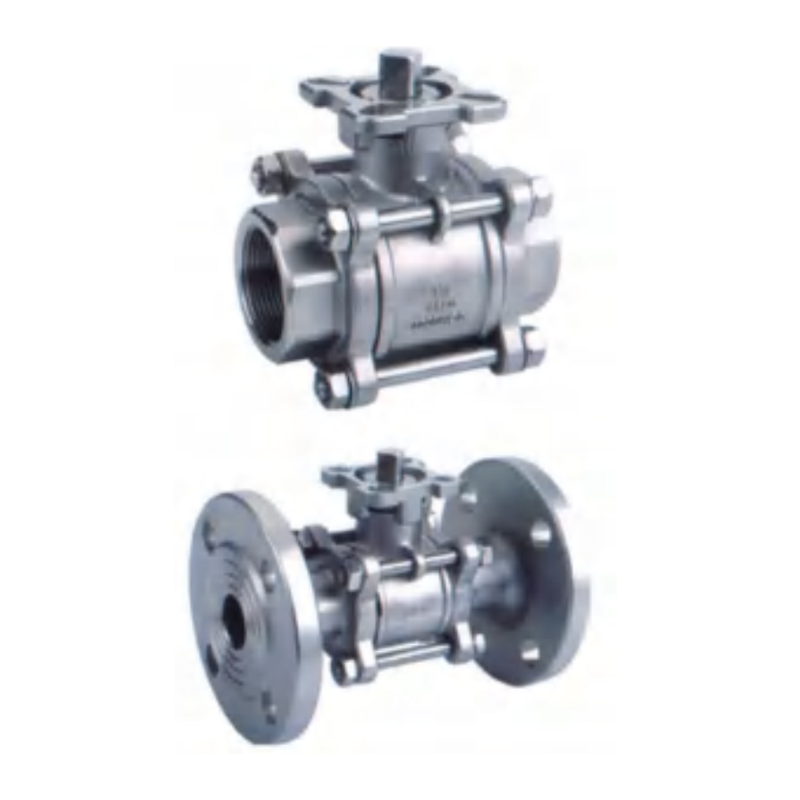

شیر برقی با فشار بالا کالیبر کوچک MGQ ، یک محصول یکپارچه با ساختار دقیق و جمع و جور و دقت کنترل بالا است. این می تواند مستقیماً بدون نیاز به کادر کنترل جداگانه ، سیستم کنترل از راه دور دCS را وارد کند. در صورت عدم وجود برق ، شیر می تواند به صورت دستی باز و بسته شود و از امنیت بالا اطمینان حاصل شود. ماده دریچه همه فولاد ضد زنگ است ، با یک ساختار آب بندی دو جهته که با جهت جریان متوسط ، فشار زیاد و پایین و فشار مثبت و منفی محدود نمی شود. دو روش اتصال وجود دارد: موضوع داخلی و اتصال فلنج.

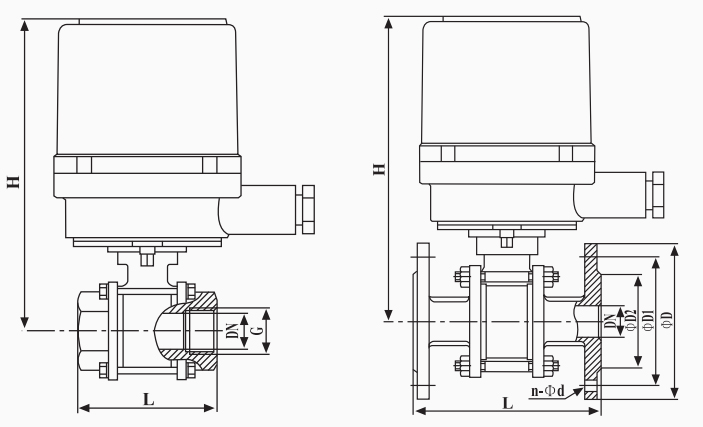

نمودار شماتیک ساختاری
اندازه اتصال و جدول انتخاب دستگاه الکتریکی مرتبط
| ابعاد اصلی دریچه (میلی متر) | انتخاب و پارامترهای اصلی ضد انفجار معدن دستگاه الکتریکی کوچک | ||||||||||||
| Caliber | MGQI (موضوع داخلی) | MGQII (نوع فلنج) | |||||||||||
| دن | G | سعادت | سخنرانی | سعادت | D | D1 | D2 | سخنرانی | n-φd | مشخصات مدل | گشتاور (N.M) | ولتاژ (V) | قدرت موتور (W) |
| 20 | 34 " | 80 | 200 | 150 | 105 | 75 | 58 | 240 | 4-F14 | QMB3.5-1.25G | 35 | 127 | 10 |
| 25 | 1 " | 90 | 200 | 160 | 115 | 85 | 68 | 250 | 4-F14 | QMB3.5-1.25G | 35 | 127 | 10 |
| 32 | 1 ٪ " | 110 | 200 | 180 | 140 | 100 | 78 | 260 | 4-F18 | qmb5-1.25g | 50 | 127 | 15 |
| 40 | 1 ٪ " | 120 | 300 | 200 | 150 | 110 | 88 | 270 | 4-F18 | QMB9-0.85G | 90 | 127 | 40 |
| 50 | 2 " | 140 | 300 | 230 | 165 | 125 | 102 | 270 | 4-F18 | QMB15-0.6G | 150 | 127 | 40 |
توجه: فشار اسمی اتصال به هم: 1.6MPa ، 2.5MPa ، 4MPa ، 6.4MPa ، 10MPa ، 16MPa
فشار اسمی اتصال فلنج: 1.6MPa ، 2.5MPa ، 4MPA ، 6.4MPA
