دریچه گلوب برقی J941H

دریافت یک نقل قول

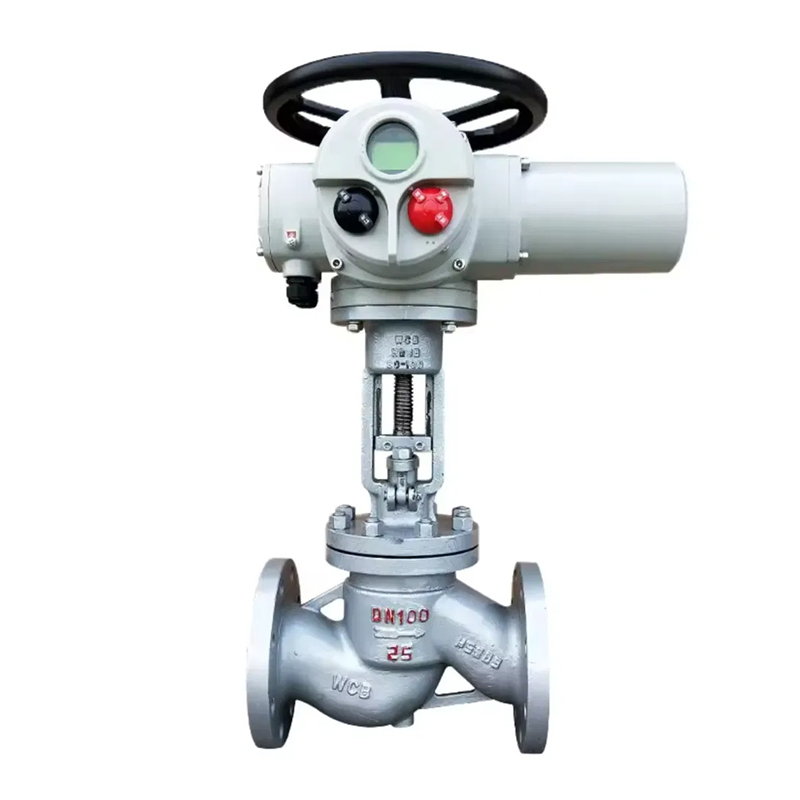

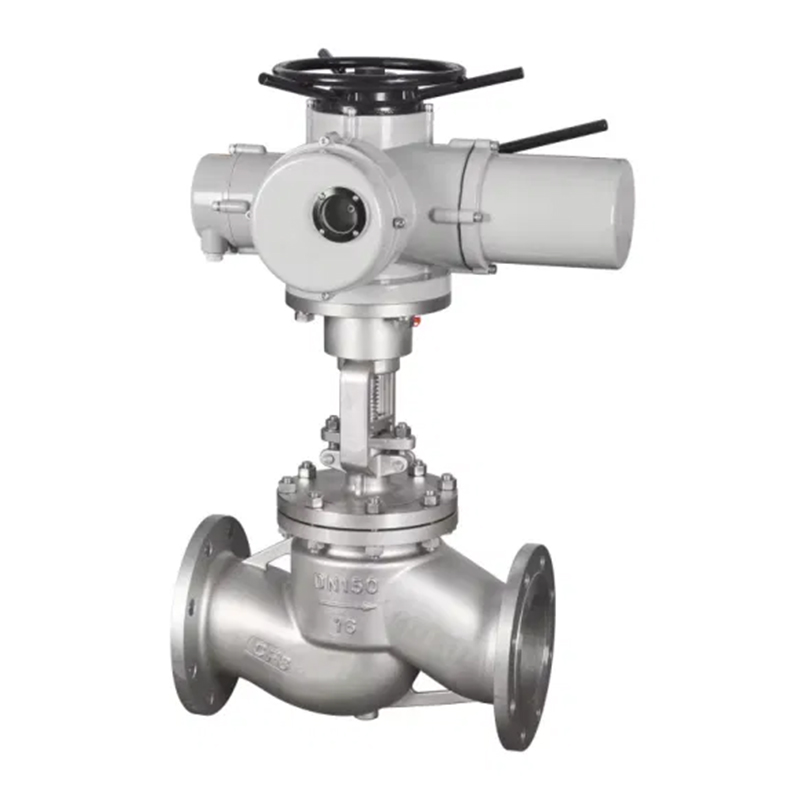

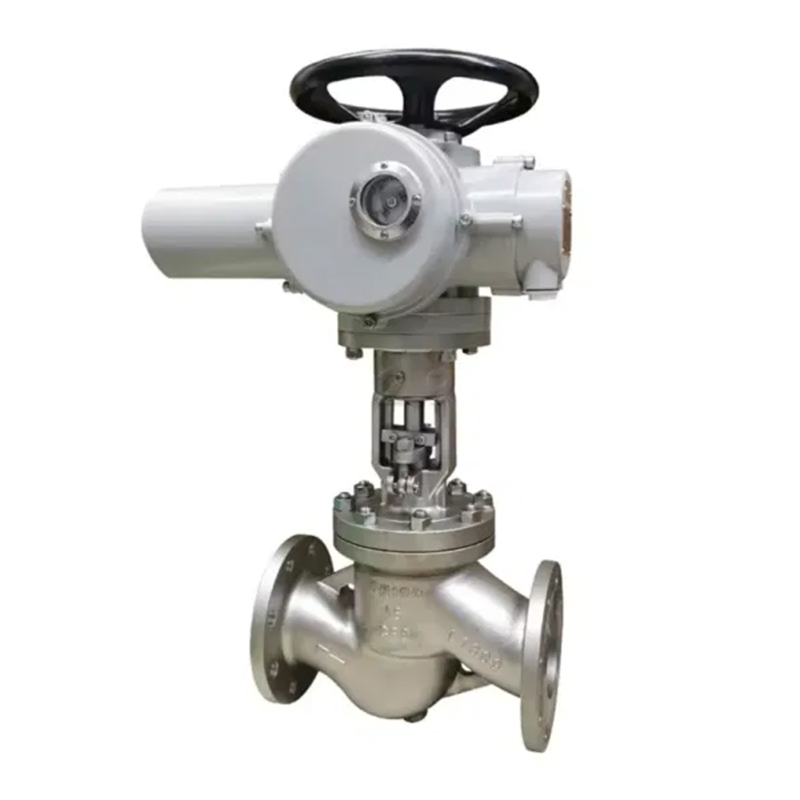

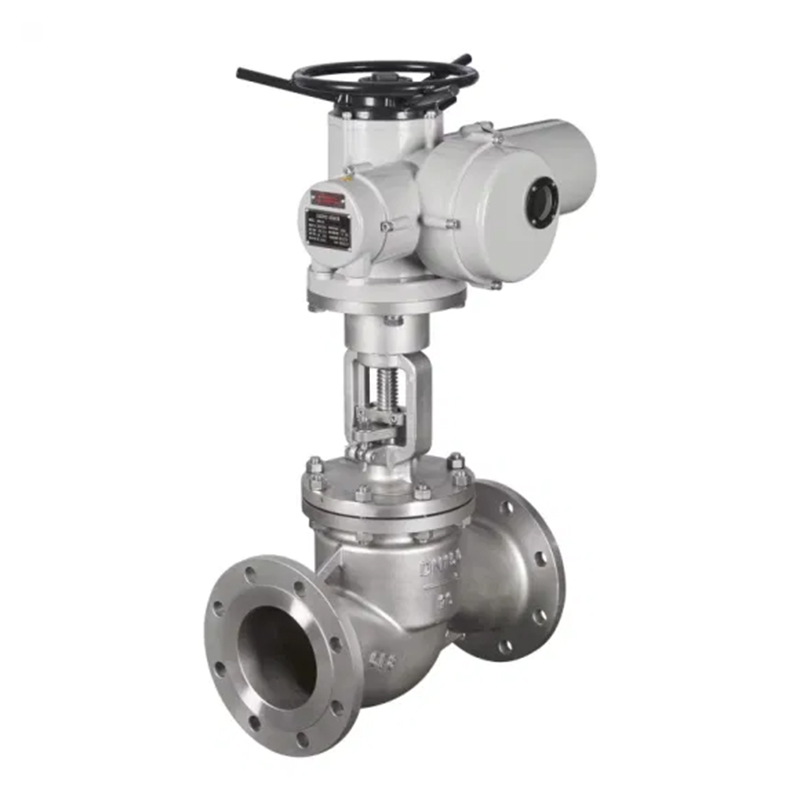

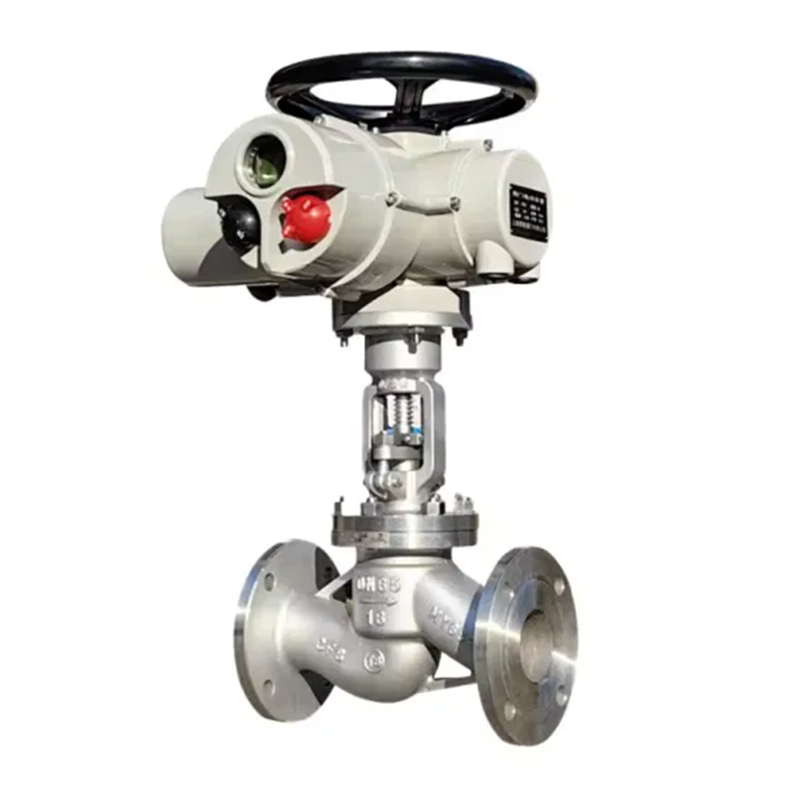

نمای کلی دریچه های گلوب برقی J941H

دریچه توقف الکتریکی J941H از دو بخش تشکیل شده است: محرک برقی و دریچه توقف. مواد بدنه دریچه کامل است و پرکننده و کل قطعه با توجه به شرایط واقعی کار یا نیازهای کاربر می توانند به طور منطقی انتخاب شوند. می توان آن را برای فشار ، دما و شرایط متوسط مختلف اعمال کرد. از شیر عمدتا برای قطع ، توزیع و تغییر جهت جریان محیط در خط لوله استفاده می شود. به طور کلی برای تنظیم مورد استفاده قرار نمی گیرد زیرا نیروی نامتعادل در هنگام تنظیم بسیار زیاد است ، که باعث فرسایش شدید هسته شیر خواهد شد. برای تأمین آب و زهکشی ، پتروشیمی ، متالورژی و سایر مناطق با فشار زیاد مناسب است.
دریچه توقف الکتریکی یک شیر آب بندی اجباری است ، بنابراین وقتی شیر بسته شد ، باید فشار به دیسک دریچه اعمال شود تا سطح آب بندی را مجبور به نشت نکند. هنگامی که محیط از پایین دیسک دریچه وارد دریچه می شود ، مقاومت که نیروی عملیاتی برای غلبه بر آن نیاز دارد ، اصطکاک بین ساقه دریچه و پرکننده و رانش ناشی از فشار محیط است. نیرویی برای بستن دریچه بیشتر از نیرو برای باز کردن شیر است ، بنابراین قطر ساقه دریچه باید بزرگ باشد ، در غیر این صورت ساقه دریچه خم می شود.

پارامتر فنی

ویژگی های محرک برقی اختیاری	نوع سوئیچ ، نوع انتگرال ، نوع تنظیم کننده ، نوع هوشمند
مدل های محرک برقی اختیاری	سری Z ، سری AK
ولتاژ	AC220V ، AC380V
قطر اسمی	dn10mm ~ dn300mm
فشار اسمی	pn1.0mpa ~ pn6.4mpa
دمای مناسب	-30 ~ 550 درجه سانتیگراد
پیوستگی	فلنج
ماده بدنه	فولاد ریخته گری ، 304 ، 316 ، 316سعادت
ماده صفحه شیر	فولاد ریخته گری ، 304 ، 316 ، 316سعادت
پوشش صندلی دریچه	PTFE ، PPL ، مهر و موم فلزی
رسانه قابل اجرا	آب ، نفت ، اسید ، مایع چسبناک ، محیط دوغاب و غیره

اندازه و مدل های شیرهای گلوب الکتریکی J941H

PN (MPA)	دN (MM)	L	د	D1	D2	شرح	ج	Z-φd
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	18	3	4-φ18
	65	290	180	145	120	18	3	4-φ18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-φ18
	40	200	145	110	85	18	3	4-φ18
	50	230	160	125	100	20	3	4-φ18
	65	290	180	145	120	22	3	4-φ18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (MM)	L	D	D1	D2	D6	شرح	ج	Z-φd
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-φ18
	40	200	145	110	85	76	18	3	4-φ18
	50	230	160	125	100	88	20	3	4-φ18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-φ18
	25	210	135	100	78	58	22	2	4-φ18
	32	230	150	110	82	66	24	2	4-φ23
	40	260	165	125	95	76	24	3	4-φ23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ34
