بوهاKQ ، بوهاKQM AجفحرفUATOR ROTARY PARTARY MOداشمیهLS 100حرفM-500حرفM
◆ ساختار محکم است و آب بندی مضاعف را اتخاذ می کند ، که می تواند به طور موثری از آب و گرد و غبار در هنگام سیم کشی در محل جلوگیری کند (IP67/IP68-2M ، 48 ساعت)
◆ سفر مستقیم با زاویه ای
محرک های منبع تغذیه سه فاز ، تک فاز و دجف
صفحه نمایش متن چند زبانی برای نمایش وضعیت و تنظیمات
◆ ساخته شده در Logger دata به عنوان یک ویژگی استاندارد
◆ تجزیه و تحلیل محلی و از راه دور را روی محرک ها انجام دهید
◆ ساده ، آسان برای کنترل و نشان دادن توابع
◆ گشتاور ساده و کنترل موقعیت برای افزایش قابلیت اطمینان
◆ کنترل جامع و انعطاف پذیری نشانه
fiدents مشخصات ضد آب یا ضد انفجار برای انتخاب در دسترس است
◆ محدوده خروجی گشتاور مستقیم 50 نانومتر (37ibf TT) -500 نانومتر (370ibf ft)
داده های عملکرد محرک نوع سوئیچ سه فاز AKQ
| مدل | سرعت (RPM) | گشتاور (N.M) | ولتاژ تأمین (V) | شماره فاز برق (Pسخنرانی) | فرکانس (هرتز) | قدرت موتور (KW) | جریان دارای رتبه (A) | سیستم کاری | وزن (کیلوگرم) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقیقه) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقیقه) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقیقه) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 دقیقه) | 37 |
داده های عملکرد AKQS از محرک نوع سوئیچ تک فاز
| مدل | سرعت (RPM) | گشتاور (N.M) | ولتاژ تأمین (V) | شماره فاز برق (PH) | فرکانس (هرتز) | قدرت موتور (KW) | جریان دارای رتبه (A) | سیستم کاری | وزن (کیلوگرم) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقیقه) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقیقه) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقیقه) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 دقیقه) | 37 |
داده های عملکرد AKQM از محرک تنظیم کننده سه فاز
| مدل | سرعت (RPM) | گشتاور (N.M) | ولتاژ تأمین (V) | شماره فاز برق (PH) | فرکانس (هرتز) | قدرت موتور (KW) | جریان دارای رتبه (A) | سیستم کاری | وزن (کیلوگرم) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 37 |
| AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30 ٪) | 37 |
داده های عملکرد محرک یک فاز AKQSM AKQSM
| مدل | سرعت (RPM) | گشتاور (N.M) | ولتاژ تأمین (V) | شماره فاز برق (PH) | فرکانس (هرتز) | قدرت موتور (KW) | جریان دارای رتبه (A) | سیستم کاری | وزن (کیلوگرم) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30 ٪) | 37 |
ابعاد بیرونی محرک هوشمند چرخشی جزئی AKQ
| پارامترهای محرک \ مشخصات محرک | A | شرح | C | D | اشمیه | ج | (g) | (ح) | (من) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |

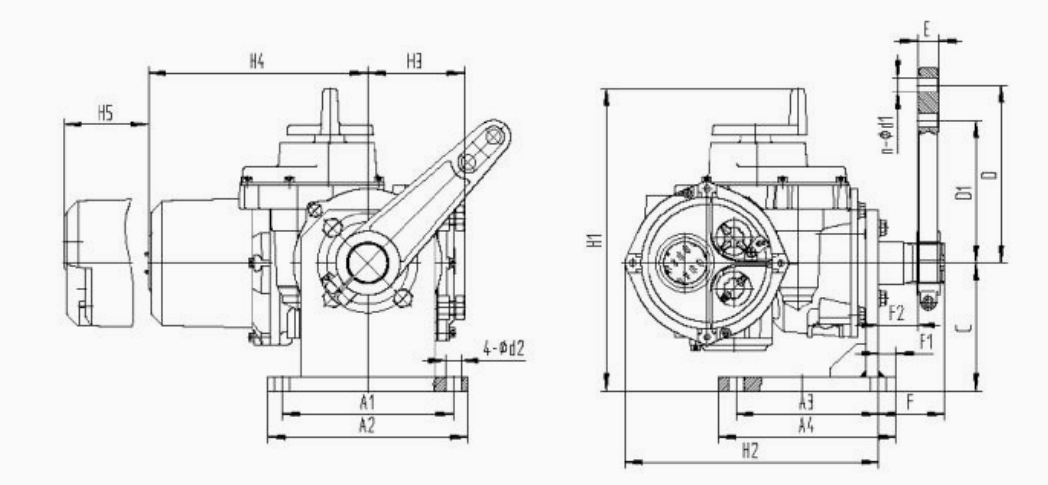

AKQ DJ OUTLINE و ابعاد اتصال از نوع پایه محرک دوار جزئی
| پارامترهای محرک \ مشخصات محرک | A1 | A2 | A3 | A4 | C | D1 | D | E | ج | f1 | f2 | H1 | H2 | H3 | H4 | H5 | n-φD1 | 4-φd2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-φ20 | 22 |
ابعاد ساختار محرک خطی AKQML
| مدل | بار دارای امتیاز N | سفر دارای امتیاز مگنی | سرعت mm/s | سوراخ اتصال ساقه دریچه ج | اتصال فلنج D1 | سوراخ داخلی فلنج D2 | سوراخ فلنج D3 | اتصال فلنج دریچه D4 | A | شرح | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | m8 × 1.25 | φ80 | φ60d11 | 2-φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
اندازه فلنج محرک AKQ
| پارامترهای محرک \ مشخصات محرک | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | m6 |
| f07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| f10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | f12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
