عمده فروشی جعبه دنده کرم سری AD تولید کنندگان، کارخانه

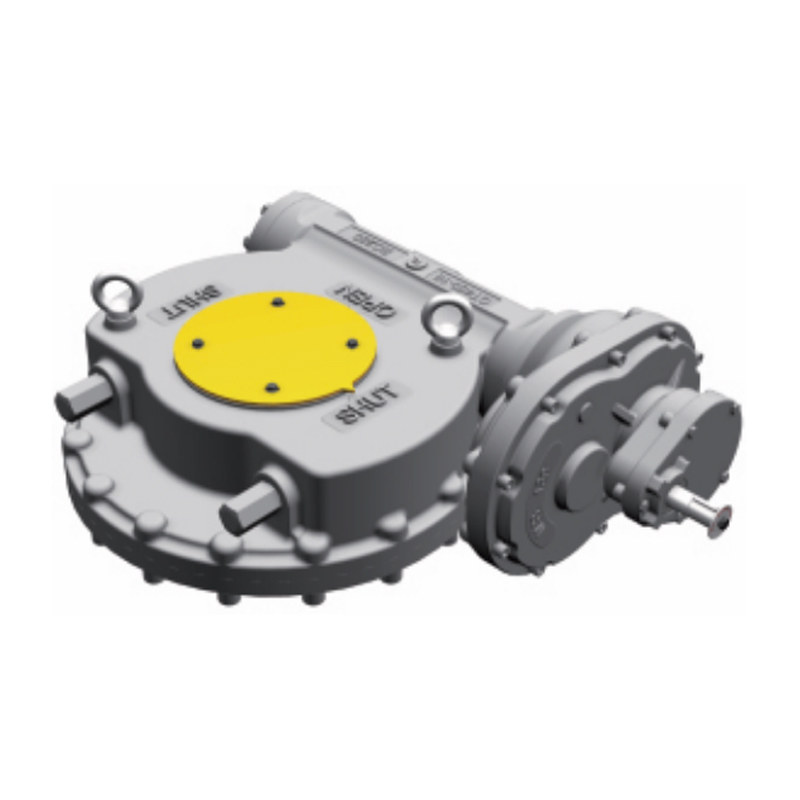

جعبه دنده کرم سری AD

دریافت یک نقل قول

نوع	پاراگراف	پارامترهای فنی								قسمت پایه					قسمت خارجی							دست چرخ
		استاندارد فلنج acc.iso521	اختیاری نصب acc.iso521	اختیاری نسبت	ورودی Nمگس	امتیاز خروجی NM	ما 10 ±	max.bore دیا. مگنی	وزن کلوت	د1	P.جف.D		D3	H0	H1	H2	k	k3	L2	PD	کلید	دست چرخ
		استاندارد فلنج acc.iso521	اختیاری نصب acc.iso521	اختیاری نسبت	ورودی Nمگس	امتیاز خروجی NM	ما 10 ±	max.bore دیا. مگنی	وزن کلوت	د1	D2	N-H-DP	D3	H0	H1	H2	k	k3	L2	PD	کلید	M
بوها	AD80	F14	F10-F12	50: 1	126	1800	14.3	50	17	100	140	4-M16-24	175	3	80	217	101	300	153	21	6	400
	AD100	F16	F12-F14	54: 1	156	2500	16	60	27	130	165	4-M20-30	210	3	100	263	112	346	201	28	8	500
	AD125	f20	F16-f25	71: 1	167	3500	21	70	39	140	205	8-M16-24	250	3	125	316	117	398	218	28	8	600
	AD140	f25	F16	66: 1	237	4500	19	90	48	200	254	8-M16-24	300	4	140	368	133	430	250	32	10	700
شرح	AD100 M23	F16	F12-F14	130: 1	100	3800	38	60	31	130	165	4-M20-30	210	3	100	284	112	362	233	21	6	450
	AD125 M23	f20	F16-f25	172: 1	115	5800	50	70	43	140	205	8-M16-24	250	3	125	336	117	380	250	21	6	500
	AD140 M24	f25	F16	225: 1	135	8500	63	90	63	200	254	8-M16-24	300	4	140	397	133	438	238	21	6	600
	AD160 M25	f30	f25	318: 1	120	11000	92	105	87	230	298	8-M20-30	350	4	160	421	153	465	285	21	6	600
C	AD140 M30	f25	F16	500: 1	70	9000	130	90	75	200	254	8-M16-24	300	4	140	405	133	450	290	28	8	500
	AD160 M31	f30	F25	383: 1	140	14000	103	105	110	230	298	8-M20-30	350	4	160	459	153	562	382	28	8	600
	AD160 M31	f30	F25	519: 1	100	14000	140	105	110	230	298	8-M20-30	350	4	160	459	153	562	382	28	8	600
	AD180 M31	f30	F25	433: 1	165	18000	108	105	136	230	298	8-M20-30	350	4	180	494	163	569	390	28	8	600
	AD180 M31	f30	F25	588: 1	122	18000	147	105	136	230	298	8-M20-30	350	4	180	494	163	569	390	28	8	600
	AD200 M32	F35	F25-F30	581: 1	164	25000	153	120	169	260	356	8-M30-45	415	4	200	552	189	589	409	28	8	600
	AD200 M32	F35	F25-F30	784: 1	122	25000	205	120	169	260	356	8-M30-45	415	4	200	552	189	589	409	28	8	600
	AD225 M32	F35	F25-F30	666: 1	205	36000	176	140	196	260	356	8-M30-45	415	5	225	619	195	604	422	28	8	700
	AD225 M32	F35	F25-F30	896: 1	153	36000	236	140	196	260	356	8-M30-45	415	5	225	619	195	604	422	28	8	700
	AD250 M33	F40	F30-F35	856: 1	210	48000	229	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	AD250 M33	F40	F30-F35	1287	140	48000	344	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	AD280 M33	F40	F30-F35	969: 1	245	60000	247	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	AD280 M33	F40	F30-F35	1457: 1	162	60000	372	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	AD315 M34	F48	F35-F40	1278: 1	236	80080	339	190	490	370	483	12-M36-54	560	5	315	835	246	776	556	45	14	800
	AD315 M34	F48	F35-F40	2044: 1	148	80000	542	190	490	370	483	12-M36-54	560	5	315	835	246	776	556	45	14	800
	AD355 M34	F48	F35-F40	1447: 1	275	100000	368	190	535	370	483	12-M36-54	560	5	355	910	254	801	581	45	14	900
	AD355 M34	F48	F35-F40	2314: 1	170	100000	589	190	535	370	483	12-M36-54	560	5	355	910	254	801	581	45	14	900
	AD400 V9	f60	F40-F48	1395: 1	430	150000	351	220	785	470	603	20-M36-54	686	5	400	1002	290	844	624	45	14	900
D	AD225 M32 1S04	F35	F25-F30	1752: 1	92	36000	393	140	210	260	356	8-M30-45	415	5	225	619	195	681	518	28	8	600
	AD250 M33 1S04	F40	F30-F35	2251: 1	95	48000	510	165	277	300	406	8-M36-54	475	5	250	669	206	719	528	28	8	600
	AD280 M33 1S04	F40	F30-F35	2548: 1	110	60000	552	165	313	300	406	8-M36-54	475	5	280	729	213	739	558	28	8	600
	AD315 M34 1S04	F48	F35-F40	3361: 1	106	80000	756	190	503	370	483	12-M36-54	560	5	315	835	246	832	632	28	8	600
	AD355 M34 1S04	F48	F35-F40	3806: 1	117	100000	858	190	548	370	483	12-M36-54	560	5	355	910	254	857	657	28	8	700
	AD400 V9 1S05	f60	F40-F48	4185: 1	170	150000	892	220	805	470	603	20-M36-54	686	5	410	1002	290	948	718	28	8	800

یک مرحله

b دو مرحله

ج مرحله دو

D چند مرحله ای

معرفی محصول

جعبه دنده کرم 3 سری از جمله سری AD ، سری KB (GB) و سری WL وجود دارد. ماده اصلی بدن می تواند آهن انعطاف پذیر ، فولاد ریخته گری و غیره باشد. فلنج نصب شده از اندازه 1S05211 از F07 تا F60 است. دامنه تا 250000 نانومتر.

کاربرد

جعبه های دنده مناسب برای شیر توپ ، شیر پروانه ، شیر پلاگین و سایر تجهیزات چرخشی 90 درجه. سرو آب ، نفت ، گاز ، شیمیایی ، قدرت و استفاده از القاء عمومی.

مشخصه

محصول طراحی شده برای برنامه های دستی و موتوری مناسب. همچنین می تواند دستگاه قفل و چرخ زنجیره ای را تأمین کند. فلنج موتور مطابق LS0 5210 یا JB2900 ؛
مواد بدنه استاندارد آهن انعطاف پذیر و فولاد کربن هستند. فولاد با درجه حرارت پایین سفارشی یا فولاد ضد زنگ اختیاری است.
AmbientTemperature: -20c تا 120'C ، و همچنین می تواند برای محیط دمای پایین مانند -30'C ، -40 '℃ ، -59'C و غیره سفارشی شود.
درجه حفاظت استاندارد LP65 است و LP67 ، LP68Can سفارشی می شود.

توصیف مدل

سری تبلیغات
شماره آگهی: تک مرحله ، مانند AD100 ؛
شماره تبلیغ شماره M: دو مرحله ، "M" کد کاهش دهنده است ، مانند AD140 M24 ؛
شماره تبلیغ G NumberL: به جعبه دنده کرم نوع دفن شده اشاره دارد ، "G" کد معرفی کننده است ، مانند AD100 G01:
شماره مدل با "D" برای جعبه دنده با کاربرد موتوری ، مانند DAD100 شروع شد.

سری KB
شماره KB: تک مرحله ، مانند KB-02
KB-Number-S/SD: مرحله دوتایی ، "S"/"SD" کدهای کاهش دهنده مانند KB-04-1S ، KB-04-1SD..etc است
شماره KB G/ یا KB Number-SD G/ V: نوع دفن شده ، کد G/ IS برای کاهش دهنده ورودی ، مانند KB-02 VS10 ، KB-05-1SD G02.
شماره مدل با "D" برای جعبه دنده با کاربرد موتوری شروع شد ، مانند DKB-02.

ویژگی های سری

سری تبلیغات
طیف کاملی از جعبه دنده کرم کوار به نوبه خود مناسب برای درخواست دستی و موتوری. جایگزینی فلنج پایین مناسب ، اندازه کاملتر فلنج ، شیرهای تطبیق بهتر ،
مواد محصول آهن انعطاف پذیر با ریخته گری دقیق است.
استاندارد درجه ضد آب می تواند به LP67 برسد و LP68Can سفارشی شود.
دمای محیط: -20'c تا 120 درجه سانتیگراد ؛
بوته ساقه برای مطابقت بهتر با ساقه دریچه و قانع کننده تر در دسترس است.
جعبه های چرخ دنده با خود قفل سازی ، با استفاده از بلبرینگ های غلتکی Tapered ، که باعث می شود انتقال انعطاف پذیرتر و کارآمدتر شود.

سری KB
طیف کاملی از جعبه دنده کرم کوار به نوبه خود مناسب برای برنامه های دستی و موتوری.
مواد اصلی فولاد کربن ، آهن انعطاف پذیر و فولاد با دمای پایین ، فولاد ضد زنگ اختیاری هستند.
ضد آب GradELP65 و LP67 ، LP68Can سفارشی می شوند.
دمای محیط: -20'c تا 120 'c ، اما -30'c ، -40'c ، -59' و سایر دمای پایین اختیاری هستند.
بوته ساقه برای مطابقت بهتر با ساقه دریچه و راحت تر در دسترس است.
جعبه های چرخ دنده با خود قفل سازی ، با استفاده از یاتاقان های غلتکی مخروطی ، که انتقال را انعطاف پذیر و کارآمدتر می کند.

سری WL
شافت کرم و دستگیره تقسیم شده است ، و ساخت و ساز در طراحی محکم ، جمع و جور و زیبا است ، مناسب برای کاربرد دستی:
این سری از نوع شکاف کرم ، طراحی ساختار جمع و جور ، تنوع فلنج ، دریچه تطبیق بهتر.
مواد: آهن انعطاف پذیر ؛
جعبه دنده با دستگاه قفل ؛
درجه ضد آب می تواند به LP65 برسد و LP67 قابل تنظیم است:
جعبه های دنده با خود قفل سازی ، با استفاده از یاتاقان ها ، که باعث می شود انتقال انعطاف پذیرتر و کارآمدتر باشد .
