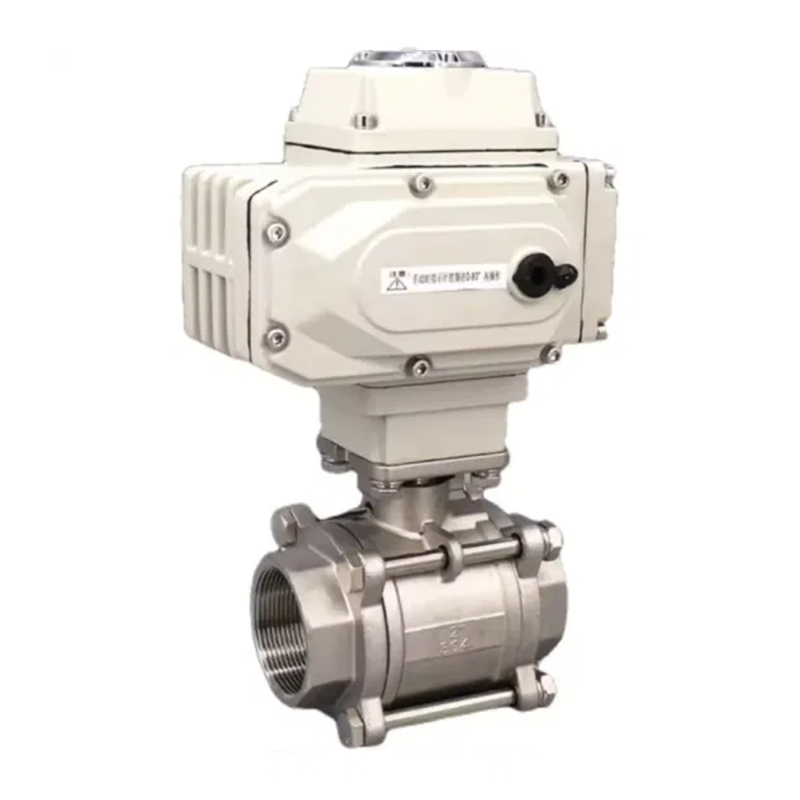

چگونه دریچه توپ با نخ الکتریکی Q911F با بار بالا کنترل پایدار می کند؟

مزیت اصلی دریچه توپ با نخ الکتریکی Q911f در طراحی گشتاور خروجی قابل تنظیم از 8W تا 2000n · متر قرار دارد. این محدوده پارامتر نیازهای قطر DN10 تا DN100 را در بر می گیرد. به طور خاص:
دریچه های با قطر کوچک (DN10-DN50): از موتورهای کم مصرف (8W-50W) استفاده کنید و از طریق مکانیسم کاهش ، به خروجی گشتاور بالایی برسید ، که برای سناریوهای کنترل جریان خوب ، مانند تحویل مواد افزودنی ردیابی در صنایع غذایی و دارویی مناسب است.
دریچه های با قطر بزرگ (DN65-DN100): مجهز به موتورهای با قدرت بالا (200W-2000N · M) ، مستقیماً بدنه دریچه را هدایت می کند و نیازهای کنترل متوسط ​​جریان بزرگ نفت ، شیمیایی و سایر صنایع را برآورده می کند.
طراحی زمان اقدام 15-60 دوم هم سرعت پاسخ و هم ثبات سیستم را در نظر می گیرد. به عنوان مثال ، در سیستم های تصفیه فاضلاب ، برای تنظیم جریان لجن ، شیرها باید به طور مکرر باز و بسته شوند. Q911F برای دستیابی به پاسخ سریع ضمن جلوگیری از شوک مکانیکی و گسترش عمر دریچه ، سرعت و کاهش سرعت موتور را بهینه می کند.

هنگامی که دریچه های برقی سنتی در مواقع اضطراری خاموش می شوند ، اینرسی اغلب باعث نوسان ساقه دریچه یا پوشیدن سطح آب بندی می شود. Q911f بدون نوسان از طریق هماهنگی سه گانه دستگاه حفاظت بیش از حد ، مدار ترمز الکترونیکی و دستگاه میرایی مکانیکی ، به خاموشی فوری دست می یابد.
حفاظت بیش از حد گرم: سنسور دمای داخلی در زمان واقعی دمای موتور را کنترل می کند و هنگامی که دما از آستانه تنظیم شده بیشتر شود ، به طور خودکار منبع تغذیه را کاهش می دهد تا از سوزاندن موتور جلوگیری شود.
ترمز الکترونیکی: از طریق فناوری PWM (مدولاسیون عرض پالس) ، جریان معکوس در لحظه خاموش شدن برای مصرف سریع انرژی جنبشی حرکتی اعمال می شود.
میرایی مکانیکی: از یک دمپر هیدرولیک یا دستگاه بافر بهار برای جذب انرژی جنبشی باقیمانده برای جلوگیری از تأثیرگذاری ساقه دریچه در بدنه دریچه استفاده می شود.
این طرح به ویژه در سناریوهای با درجه حرارت بالا و پر فشار مانند خطوط لوله بخار از اهمیت ویژه ای برخوردار است. به عنوان مثال ، هنگامی که فشار بخار به شدت کاهش می یابد ، برای جلوگیری از جریان مجدد رسانه ، شیر باید فوراً بسته شود. عملکرد ترمز فوری Q911F تضمین می کند که دریچه در طی 0.3 ثانیه بدون نوسان کاملاً بسته شده است و از آسیب به سطح آب بندی جلوگیری می کند.
دقت موقعیت یابی Q911F به 0.3 ± us می رسد ، که بسیار بالاتر از 2 ± 2 ± 2 ٪ از دریچه های برقی سنتی است. مسیرهای اجرای فنی آن عبارتند از:
رمزگذار با دقت بالا: رمزگذار مطلق چند نوری برای بازخورد موقعیت ساقه دریچه در زمان واقعی و از بین بردن خطاهای تجمعی استفاده می شود.
سیستم کنترل حلقه بسته: همراه با الگوریتم PID ، سرعت موتور به صورت پویا با توجه به انحراف موقعیت تنظیم می شود تا اطمینان حاصل شود که باز شدن دریچه با مقدار تنظیم سازگار است.
جبران مکانیکی: یک ساختار آب بندی انعطاف پذیر بین ساقه دریچه و صندلی دریچه استفاده می شود ، که در صورت وجود انحراف کوچک برای جلوگیری از لکه دار شدن ، جبران خودکار را امکان پذیر می کند.
در کنترل رنگر هیدرولیک صنعت papermaking ، قابلیت موقعیت یابی دقیق Q911F می تواند پایداری جریان دوغاب را تضمین کرده و کیفیت کاغذ را بهبود بخشد. در حمل و نقل شربت صنایع غذایی ، غلظت شربت را می توان به طور دقیق کنترل کرد تا از زباله جلوگیری شود.

طراحی Q911F آن را قادر می سازد تا با انواع سناریوهای صنعتی سازگار شود:
صنعت شیمیایی: در رسانه های خورنده مانند اسید نیتریک و اسید استیک ، بدنه دریچه استیل ضد زنگ آن و ساختار آب بندی پلی تترالورو اتیلن می توانند برای مدت طولانی پایدار عمل کنند.
صنعت حفاظت از محیط زیست: در تنظیم مخزن هوادهی کارخانه های تصفیه فاضلاب ، پاسخ سریع و دقت موقعیت یابی آن می تواند راندمان هوادهی را بهینه کند.
در صنعت برق: در سیستم آب خوراک دیگ بخار ، گشتاور بار بزرگ و عملکرد ترمز آنی می تواند فشار بخار پایدار را تضمین کند .
