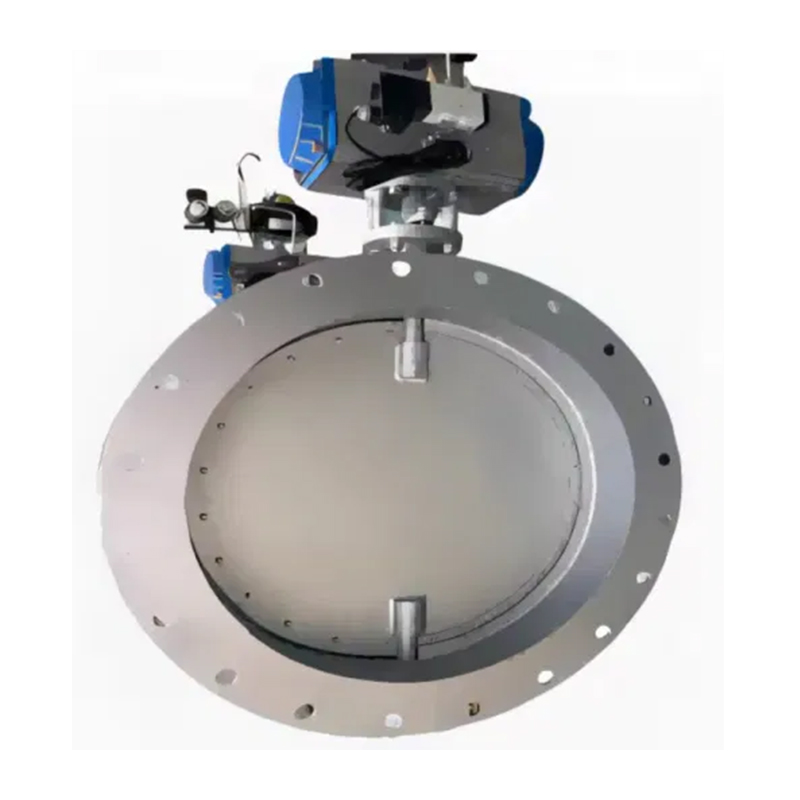

D641W دریچه تهویه پنوماتیک

دریافت یک نقل قول

معرفی مختصر

شیر پروانه تهویه پنوماتیک د641W برای موارد برش دو موقعیتی مناسب است. ارتباط بین شیر و محرک یک روش اتصال شاخه را اتخاذ می کند. شکاف انبساط بین صفحه پروانه سوپاپ سوپاپی تهویه پنوماتیک و بدنه دریچه بزرگ است که می تواند به طور موثری مانع از تحریک ناشی از انبساط حرارتی و انقباض شود.
شیر پروانه تهویه با یک شکل ساختاری جدید برای جوشکاری صفحه پروانه مرکزی و صفحه فولادی ساختاری کوتاه طراحی و ساخته شده است. این ماده با مواد مقاوم در برابر سایش با کیفیت بالا جوش داده شده است. این ساختار جمع و جور ، وزن سبک ، نصب آسان ، مقاومت در برابر جریان کوچک ، حجم زیاد جریان ، از تأثیر انبساط دمای بالا جلوگیری می کند و به راحتی کار می کند. هیچ میله اتصال ، پیچ و غیره در داخل ، عملکرد قابل اعتماد ، عمر طولانی مدت ، به ویژه برای اختلاف فشار کم ، قطر بزرگ و موارد بزرگ جریان وجود ندارد. از آن در ترکیب با محرک های مختلف استفاده می شود تا دریچه هایی با اجراهای مختلف تشکیل شود. می توان آن را در چندین موقعیت نصب کرد و تحت تأثیر جهت جریان محیط قرار نمی گیرد. شیر پروانه تهویه یک شیر پروانه غیر بسته است که به طور گسترده در سیستم های تهویه و حذف گرد و غبار مورد استفاده قرار می گیرد. از آن برای اتصال ، باز و بسته شدن یا تنظیم حجم متوسط در خطوط لوله با گازهای حاوی گرد و غبار ، خطوط لوله گاز ، دستگاه های تصفیه تهویه ، خطوط لوله گاز دودکش و غیره استفاده می شود ، با دمای متوسط 300 درجه سانتیگراد و فشار اسمی -0.1 PMA.

پارامتر فنی

ویژگی های اختیاری محرک پنوماتیک	بازیگری مضاعف ، مجرد بازیگری
مدلهای اختیاری محرک پنوماتیک	در سریال ، سری AW
ولتاژ شیر برقی	AC110V ، AC220V ، AC24V ، دC24V
فشار منبع هوا	2bar -8bar
قطر اسمی	dn50mm ~ dn4000mm
فشار اسمی	pn0.1mpa
دمای قابل اجرا	-30- 300 درجه سانتیگراد
پیوستگی	فلنج
ماده بدنه	فولاد کربن ، فولاد ضد زنگ
ماده صفحه شیر	فولاد کربن ، استیل ضد زنگ و غیره
پوشش صندلی دریچه	فولاد کربن ، فولاد ضد زنگ
رسانه قابل اجرا	گاز دودکش حاوی گرد و غبار ، هوا ، گاز زغال سنگ و گاز حاوی گرد و غبار و غیره

جدول بعد اصلی

دN (MM)	سعادت	سخنرانی	0.05-0.1MPa				0.25mpa				0.6 مگاپیکال
دN (MM)	سعادت	سخنرانی	D	D1	D2	n-φd	D	D1	D2	n-φd	D	D1	D2	n-φd
50	108	70	140	110	88	4-φ14	140	110	88	4-φ14	140	110	88	4-φ14
65	112	80	160	130	108	4-φ14	160	130	108	4-φ14	160	130	108	4-φ14
80	114	95	190	150	124	4-φ18	190	150	124	4-φ18	190	150	124	4-φ19
100	127	105	210	190	144	4 φ18	210	190	144	4-φ18	210	190	144	4-φ19
125	140	120	240	200	174	8-φ18	240	200	174	8-φ18	240	200	174	8-φ19
150	140	132	265	225	199	8-φ18	265	225	199	8-φ18	265	225	199	8-φ19
200	152	160	320	280	254	8-φ18	320	280	254	8-φ18	320	280	254	8-φ19
250	165	187	375	335	309	12-φ18	375	335	309	12-φ18	375	335	309	12-φ19
300	180	220	440	395	363	12-φ22	440	395	363	12-φ22	440	395	363	12-φ23
350	180	245	490	445	413	12-φ22	490	445	413	12-φ22	490	445	413	12-φ23
400	200	270	540	495	463	16-φ22	540	495	463	16-φ22	540	495	463	16-φ23
450	200	297	595	550	518	16-φ22	595	550	518	16-φ22	595	550	518	16-φ23
500	220	322	645	600	568	20-φ22	645	600	568	20-φ22	645	600	568	20-φ23
600	220	377	755	705	667	20-φ26	755	705	667	20-φ26	755	705	667	20-φ26
700	240	430	860	810	772	24-φ26	860	810	772	24-φ26	860	810	772	24-φ26
800	240	487	975	920	878	24-φ30	975	920	878	24-φ30	975	920	878	24-φ31
900	260	537	1075	1020	978	24-φ30	1075	1020	978	24-φ30	1075	1020	978	24-φ31
1000	260	587	1175	1120	1078	28-φ30	1175	1120	1078	28-φ30	1175	1120	1078	28-φ31
1200	280	702	1375	1320	1280	32-φ30	1375	1320	1280	32-φ30	1405	1340	1295	32-φ34
1400	300	782	1575	1520	1480	36-φ30	1575	1520	1480	36-φ30	1630	1560	1510	36-φ37
1600	320	895	1790	1730	1690	40-φ30	1790	1730	1690	40-O30	1830	1760	1710	40-φ37
1800	340	995	1990	1930	1890	44-φ30	1990	1930	1890	44-φ30	2045	1970	1918	44-φ40
2000	360	1095	2190	2130	2090	48-φ30	2190	2130	2090	48-φ30	2265	2180	2125	48-φ43
2200	380	1200	2405	2340	2295	52-φ33	2405	2340	2295	52-φ33	2475	2390	2335	52-φ43
2400	400	1310	2605	2540	2495	56-φ33	2605	2540	2495	56-033	2685	2600	2545	56-φ43
2600	420	1420	2805	2740	2695	60-φ33	2805	2740	2695	60-φ33	2905	2810	2750	60-φ49
2800	440	1530	3030	2960	2910	64-φ36	3030	2960	2910	64-φ36	3115	3020	2960	64-φ49
3000	460	1640	3230	3160	3110	68-φ36	3230	3160	3110	68-φ36	3315	3220	3160	68-φ49
3200	480	1760	3430	3360	3310	72-φ36	3430	3360	3310	72-φ36	3525	3430	3360	72-φ49
3400	500	1870	3630	3560	3510	76-φ36	3630	3560	3510	76-φ36	3735	3640	3560	76-φ49
3600	520	1980	3840	3770	3720	80-φ36	3840	3770	3720	80-φ36	3970	3860	3720	80-φ56
3800	540	2120	4045	3970	3920	80-φ39	4045	3970	3920	80-φ39	4180	4070	3970	80-φ62
4000	560	2230	4245	4170	4120	84-φ39	4245	4170	4120	84-φ39	4380	4270	4170	84-φ62
