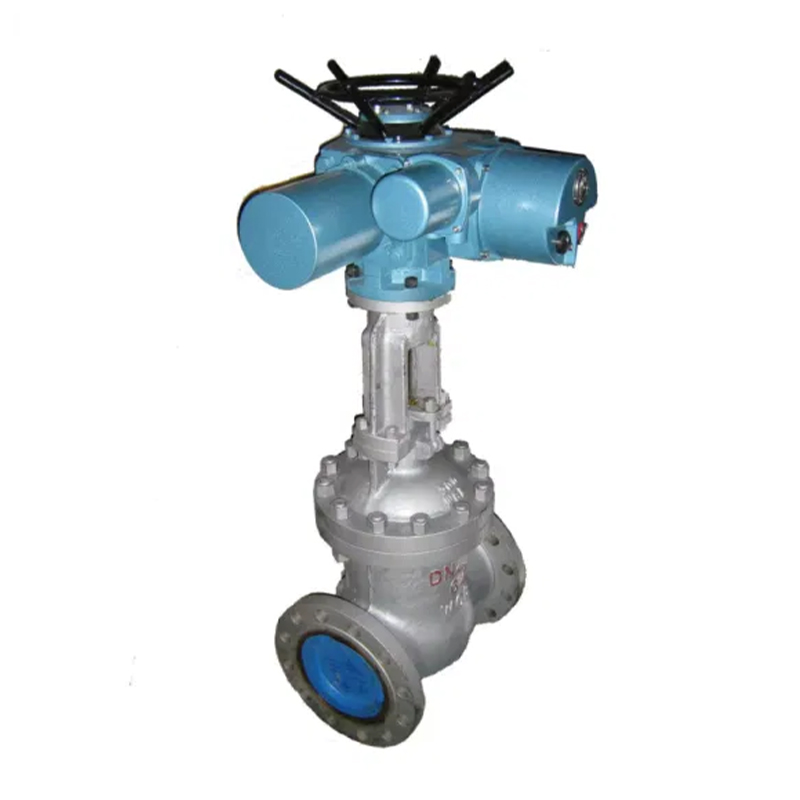

شیر دروازه برقی Z941H

دریافت یک نقل قول

معرفی مختصر

شیر دروازه الکتریکی Z941H عمدتا برای دریچه های دروازه اتصال فلنج فشار بالا و متوسط استفاده می شود. این مناسب برای خطوط لوله سیستم های مختلف در نیروگاه های نفتی ، شیمیایی ، نیروگاه و حرارتی با فشار اسمی PN1.6 ~ 16.0mpa و دمای کار -29 درجه 550 درجه سانتیگراد برای قطع یا اتصال رسانه خط لوله است. رسانه های قابل استفاده عبارتند از: آب ، روغن ، بخار ، اسید ، قلیایی ، آمونیاک ، اوره ، گاز طبیعی حاوی گوگرد و غیره. شیر دروازه را می توان در خطوط لوله افقی یا خطوط لوله عمودی نصب کرد. دریچه های یک و دو دروازه باید در خطوط لوله افقی نصب شوند و دستی باید در بالای شیر قرار داشته باشد. مجاز به نصب به سمت پایین نیست. جهت جریان محیط شیر دروازه محدود نیست. اتصال فلنج معمولاً استفاده می شود و از اتصال جوش نیز در موارد خاص استفاده می شود. برای شیرهای دروازه با قطر بزرگ و فشار بالا ، گشتاور باز و بسته شدن بزرگ است. به منظور کاهش گشتاور باز و بسته شدن ، شیر بای پس می تواند نصب شود. دریچه بای پس در خارج از دریچه اصلی دروازه نصب شده است. ورودی و خروجی آن به هر دو طرف دریچه اصلی دروازه متصل شده و به هم پیوسته است. قبل از باز شدن دریچه اصلی دروازه ، دریچه بای پس باید باز شود. پس از ورود به دریچه ، اختلاف فشار قبل و بعد از دروازه دریچه اصلی کاهش می یابد ، در نتیجه گشتاور باز شیر دروازه اصلی را کاهش می دهد. انتخاب قطر شیر بای پس باید بر اساس قطر اصلی شیر و الزامات استفاده باشد.

پارامتر فنی

ویژگی های محرک برقی اختیاری	نوع سوئیچ ، نوع انتگرال ، نوع تنظیم کننده ، نوع هوشمند
مدل های محرک برقی اختیاری	سری Z اختیاری ، سری AK
ولتاژ	AC220V ، AC380
قطر اسمی	dn40mm ~ dn1000mm
فشار اسمی	pn1.0mpa ~ pn6.4mpa
دمای مناسب	-30 ~ 550 درجه سانتیگراد
پیوستگی	فلنج
ماده بدنه	فولاد ریخته گری ، استیل ضد زنگ
ماده صفحه شیر	فولاد ریخته گری ، استیل ضد زنگ
پوشش صندلی دریچه	ppl ، مواد بدن
رسانه قابل اجرا	آب ، روغن ، بخار ، اسید ، قلیایی ، آمونیاک ، اوره ، گاز طبیعی ترش و غیره

جدول بعد اصلی

PN (MPA)	دN (MM)	سعادت	د	D1	D2	شرح	Z-φd
1.6	40	200	145	110	85	16	4-φ18
	50	250	160	115	100	16	4-φ18
	65	265	180	145	120	18	4-φ18
	80	280	195	160	135	20	8-φ18
	100	300	215	180	155	20	8-φ18
	125	325	245	210	185	22	8-φ18
	150	350	280	240	210	24	8-φ23
	200	400	335	295	265	26	12-φ23
	250	450	405	355	320	30	12-φ25
	300	500	460	410	375	30	12-φ25
	350	550	520	470	435	34	16-φ25
	400	600	580	525	485	36	16-φ30
	450	650	640	585	545	40	20-φ30
	500	700	705	650	608	44	20-φ34
	600	800	840	770	718	48	20-φ41
	700	900	910	840	788	50	24-φ41
	800	1000	1020	950	898	52	24-φ41
	900	1100	1120	1050	998	54	28-φ41
	1000	1200	1255	1170	1100	56	28-φ48
	1200	1300	1485	1390	1325	58	32-φ54
2.5	40	200	145	110	85	18	4-φ18
	50	250	160	125	100	20	4-φ18
	65	265	180	145	120	22	8-φ18
	80	280	195	160	135	22	8-φ18
	100	300	230	190	160	24	8-φ23
	125	325	270	220	188	28	8-φ25
	150	350	300	250	218	30	8-φ25
	200	400	360	310	278	34	12-φ25
	250	450	425	370	332	36	12-φ30
	300	500	485	430	390	40	12-φ30
	350	550	550	490	448	44	16-φ34
	400	600	610	550	505	48	16-φ34
	450	650	660	600	555	50	20-φ34
	500	700	730	660	610	52	20-φ41
	600	800	840	770	718	56	20-φ41
	700	900	955	875	815	60	24-φ48
	800	1000	1070	990	930	64	24-φ48
	900	1100	1180	1090	1025	66	28-φ54
	1000	1200	1305	1210	1140	68	28-φ58
	1200	1300	1525	1420	1350	72	32-φ58

PN (MPA)	DN (MM)	سعادت	D	D1	D2	D6	شرح	Z-φd
4	40	200	145	110	85	76	18	4-φ18
	50	250	160	125	100	88	20	4-φ18
	65	280	180	145	120	110	22	8-φ18
	80	310	195	160	135	121	22	8-φ18
	100	350	230	190	160	150	24	8-φ23
	125	400	270	220	188	176	28	8-φ25
	150	450	300	250	218	204	30	8-φ25
	200	550	375	320	282	260	38	12-φ30
	250	650	445	385	345	313	42	12-φ34
	300	750	510	450	408	364	46	16-φ34
	350	850	570	510	465	422	52	16-φ34
	400	950	655	585	535	474	58	16-φ41
	450	1050	680	610	560	524	60	20-φ41
	500	1150	755	670	612	576	62	20-φ48
	600	1350	890	795	730	678	62	20-φ54
	700	1450	995	900	835	768	68	24-φ54
	800	1650	1135	1030	960	876	76	24-φ58
6.4	40	240	165	125	95	76	24	4-φ23
	50	250	175	135	105	88	26	4-φ23
	65	280	200	160	130	110	28	8-φ23
	80	310	210	170	140	121	30	8-φ23
	100	350	250	200	168	150	32	8-φ25
	125	400	295	240	202	176	36	8-φ30
	150	450	340	280	240	204	38	8-φ34
	200	550	405	345	300	260	44	12-φ34
	250	650	470	400	352	313	48	12-φ41
	300	750	530	460	412	364	54	16-φ41
	350	850	595	525	475	422	60	16-φ41
	400	950	670	585	525	474	66	16-φ48
	450	1050	715	630	570	524	68	20-φ48
	500	1150	800	705	640	576	70	20-φ54
	600	1350	930	820	750	678	76	20-φ58
