ویژگی ها و برنامه های اصلی
شیر پروانه برقی ضد انفجار مگس برای خط لوله های آب مانند حفاظت از آتش معدن زغال سنگ و تصفیه محیط زیست استفاده می شود. دو نوع وجود دارد: نوع تقسیم و نوع یکپارچه:
پس از استفاده در رابطه با جعبه کنترل دستگاه Electric Device برقی KXBC Mining-Proop Valve ، شیر پروانه الکتریکی از نوع تقسیم شده را می توان برای دستیابی به سیستم DCS وصل کرد
کنترل خودکار خطوط لوله گاز ؛
شیر پروانه الکتریکی یکپارچه دارای یک سیستم کنترل است که می تواند روشن و خاموش یا از راه دور بر روی بدن باشد و بدون نیاز به جعبه کنترل جداگانه ، به سوئیچینگ یا تنظیم از راه دور برسد.
Modbus ، Profibus و سایر ارتباطات اتوبوس می توانند با 485 رابط اتوبوس برای دستیابی به ارتباطات داده پیکربندی شوند.
استانداردهای اعدام
طراحی و ساخت | GB/T 12221-2005 GB/T 1222-2005 JB/T 12238-2008 | |
اتصال خط لوله | GB9113.1 ~ GB9113.4-2000 | |
بازرسی و آزمایش | GB/T 13927-2008 JB/T9092-1999 |
پارامترهای فنی اصلی
مدل شیر پروانه برقی ضد شعله معدن | MD | |
شیر پروانه برقی معدن به اشکال مختلف در دسترس است | نوع تقسیم ، نوع یک تکه | |
عملکرد اختیاری شیر پروانه برقی برای معدن | نوع سوئیچ ضد شعله ، نوع تنظیم ضد شعله | |
شیر پروانه برقی برای متوسط و دما مناسب است | آب ، روغن ؛ ≤120 | |
ولتاژ | 380/660V | |
قطر اسمی | دن50 ~ DN1200 | |
فشار اسمی | pn1.0mpa ~ pn1.6mpa |

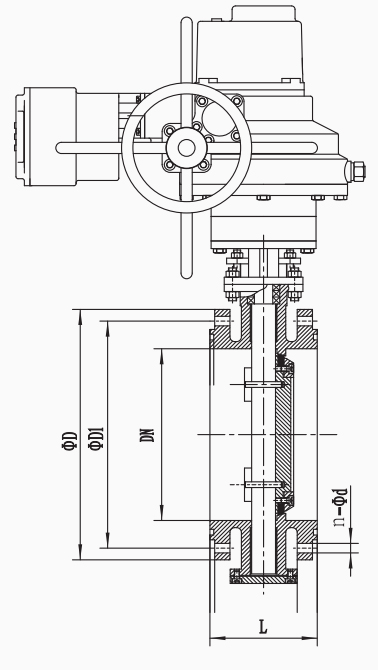

نمودار شماتیک ساختاری
جدول انتخاب برای اندازه های اتصال و دستگاه های برقی شیر ضد انفجار معدن
ابعاد اصلی شیر پروانه برقی (میلی متر) | پارامترهای اصلی دستگاه برقی ضد انفجار معدن | |||||||||
DN | سعادت | PN10 | pn16 | مشخصات و مدل | ولتاژ (V) | قدرت (kW) | ||||
φd | φd1 | n-φd | φd | φd1 | n-φd | |||||
50 | 108 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | ادغام QMB9-0.85G بدون نیاز به جعبه کنترل جداگانه QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
65 | 112 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | ادغام QMB9-0.85G بدون نیاز به جعبه کنترل جداگانه QB/QBY10 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
80 | 114 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | ادغام QMB15-0.6G بدون نیاز به جعبه کنترل جداگانه QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
100 | 127 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | ادغام QMB15-0.6G بدون نیاز به جعبه کنترل جداگانه QB/QBY20 | 127 | 0.04 |
380/660 | 0.18 | |||||||||
125 | 140 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | ادغام QMB25-0.6G بدون نیاز به جعبه کنترل جداگانه QB/QYB20 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
150 | 140 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | ادغام QMB25-0.6G بدون نیاز به جعبه کنترل جداگانه QB/QBY30 | 127 | 0.06 |
380/660 | 0.18 | |||||||||
200 | 152 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | QB/QBY40 | 380/660 | 0.18 |
250 | 165 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | QB/QBY90 | 380/660 | 0.25 |
300 | 178 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | QB/QBY120 | 380/660 | 0.37 |
350 | 190 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | ZB/ZBY15 | 380/660 | 0.37 |
400 | 216 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | ZB/Zby20 | 380/660 | 0.55 |
450 | 222 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | ZB/Zby20 | 380/660 | 0.55 |
500 | 229 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | ZB/ZBY30 | 380/660 | 0.75 |
600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | ZB/ZBY45 | 380/660 | 1.1 |
700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | ZB/Zby60 | 380/660 | 1.5 |
800 | 318 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | ZB/Zby60 | 380/660 | 1.5 |
900 | 330 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | ZB/Zby90 | 380/660 | 2.2 |
1000 | 410 | 1230 | 1160 | 28-33 | 1255 | 1170 | 28-39 | ZB/Zby120 | 380/660 | 3 |
1200 | 470 | 1455 | 1380 | 32-33 | 1485 | 1390 | 32-39 | ZB/Zby120 | 380/660 | 3 |
