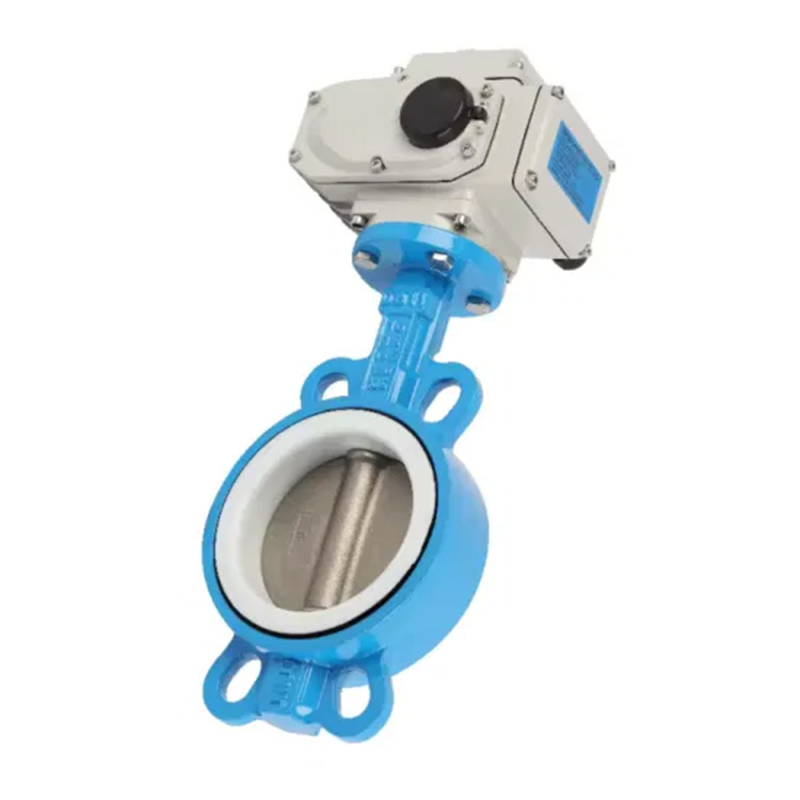

D971x شیر پروانه الکتریکی

دریافت یک نقل قول

معرفی مختصر

د971X شیر پروانه لاستیکی ویفر برقی دارای طراحی جدید و معقول ، ساختار ساده ، اندازه کوچک ، وزن سبک ، چرخش 90 درجه ، باز و بسته شدن سریع ، گشتاور کوچک عملیاتی ، عملکرد آسان ، کار با کار و ترشی است. می توان آن را در هر موقعیتی نصب کرد و نگهداری آن آسان است. مهر و موم را می توان جایگزین کرد ، عملکرد آب بندی برای دستیابی به آب بندی دو طرفه و نشت صفر قابل اعتماد است ، مواد آب بندی مقاوم در برابر پیری ، مقاوم در برابر خوردگی است و عمر طولانی دارد.
هنگامی که شیر پروانه لاستیکی ویفر در حالت کاملاً باز قرار دارد ، ضخامت صفحه پروانه تنها مقاومت در هنگام جریان متوسط در بدنه دریچه است. بنابراین ، افت فشار تولید شده توسط دریچه بسیار اندک است ، بنابراین ویژگی های کنترل جریان خوبی دارد. دریچه های پروانه نه تنها در صنایع عمومی مانند نفت ، گاز ، صنایع شیمیایی و تصفیه آب مورد استفاده قرار می گیرند ، بلکه در سیستم آب خنک کننده نیروگاه های حرارتی نیز مورد استفاده قرار می گیرند.

پارامتر فنی

ویژگی های محرک برقی اختیاری	نوع سوئیچ ، نوع انتگرال ، نوع تنظیم کننده ، نوع هوشمند
مدل های محرک برقی اختیاری	Q ، DQ ، QM ، QC ، سری AKQ ، سری Z با قطر بزرگ ، سری AK
ولتاژ	AC220V ، AC110V ، AC380 ، DC12V ، DC24V ، DC110V
قطر اسمی	dn25مگنی ~ dn1400mm
فشار اسمی	pn1.0mpa ~ pn1.6mpa
دمای مناسب	EPDM: -30- 100ºC PTEE: -30- 120 درجه سانتیگراد
پیوستگی	نوع ویفر
ماده بدنه	آهن انعطاف پذیر ، فولاد کربن ، استیل ضد زنگ
ماده صفحه شیر	آهن انعطاف پذیر ، 304 ، 316 ، 316سعادت ، 2507 ، 1.4529 ، صفحه مس ، نایلون و غیره
پوشش صندلی دریچه	NBR ، EPDM ، PTFE
رسانه قابل اجرا	آب ، گاز ، دوغاب ، روغن و غیره

توجه: پارامترهای فوق برای عرضه طبیعی است. اگر الزامات ویژه ای دارید ، لطفاً هنگام سفارش ، فروش ما را نشان دهید.

جدول بعد اصلی

دن		H1	H2	H3	L	L1	D	D1	D2	D3	D4	n-φd	N1-φ1
mm	اینچ	H1	H2	H3	L	L1	D	D1	D2	D3	D4	n-φd	N1-φ1
25	1 "	55	96	25	33	/	71	85	32.5	65	50	4-φ12	4-6.7
32	1.2 "	55	96	25	33	/	71	100	32.5	65	50	4-φ12	4-6.7
40	1.6 "	55	105	25	33	/	81	110	40	65	50	4-φ12	4-6.7
50	2	80	161	32	42	84.84	118	120	52.9	77	57	4-φ23	4-6.7
65	2.5 "	89	175	32	44.7	96	137	136	64.5	77	57	4-φ27	4-6.7
80	3 "	95	181	32	45.2	61	143	160	78.8	77	57	8-φ18	4-6.7
100	4 "	114	200	32	52.1	71	156	185	104	92	70	4-φ25	4-10.3
125	5	127	213	32	54.4	82	190	215	123.3	92	70	4-φ23	4-10.3
150	6 "	139	226	32	55.8	91	212	238	155.6	92	70	4-φ25	4-10.3
200	8	175	260	45	60.6	113	268	295	202.5	115	89	4-φ25	4-10.3
200	8	175	260	45	60.6	76	268	295	202.5	115	89	4-φ23	4-10.3
250	10 "	203	292	45	65.6	92	325	357	250.5	115	89	4 - φ 2 9	4-10.3
300	12	242	337	45	76.9	105	403	407	301.6	140	108	4 - φ 2 9	4-10.3
350	14 "	267	368	45	76.5	91	436	467	333.3	140	108	4-φ30	4-10.3
400	16 "	309	400	51	85.7	101	488	515	389.6	197	159	4-φ26 4-φ30	4-20.6
400	16 "	309	400	72	85.7	102	488	525	389.6	197	159	4-φ26 4-φ30	4-20.6
450	18	328	422	51	104.6	88	539	565	440.5	197	159	4-φ26	4-20.6
450	18	328	422	72	104.6	92	539	585	440.5	197	159	4-φ30	4-20.6
500	20 "	360	480	53	130.28	97	594	620	491.6	197	159	4 - φ 2 6	4-20.6
500	20 "	360	480	78	130.28	102	594	650	491.6	197	159	4-φ33	4-20.6
600	24 "	459	562	70	151.36	113	524	725	592.5	275	215	20-φ30	8-18
600	24 "	459	562	82	151.36	121	524	770	592.5	275	215	20-φ36	8-18
700	28 "	520	624	66	163	110	895	840	695	300	254	24-φ30	8-18
700	28 "	520	624	82	163	110	895	840	695	300	254	20-φ36	8-18
800	32 "	591	672	66	188	124	1015	950	795	300	254	24-φ33	8-18
800	32 "	591	672	82	188	124	1015	950	795	300	254	24-φ39	8-18
900	36 "	656	720	118	203	118	1115	1050	865	300	254	24-φ33	8-18
1000	40 "	722	800	141	216	130	1230	1160	965	300	254	24-φ36	8-18
1200	48 "	765	860	184	231	150	1350	1260	1040	350	302	28-φ36	8-18
1400	56 "	804	920	240	250	178	1440	1400	1132	350	302	28-φ36	8-18
