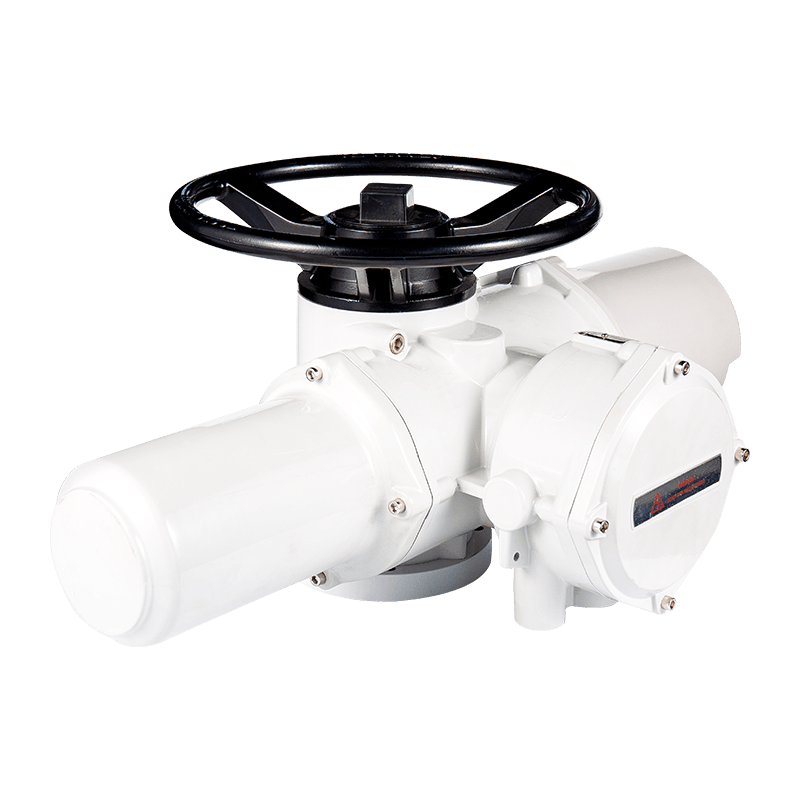

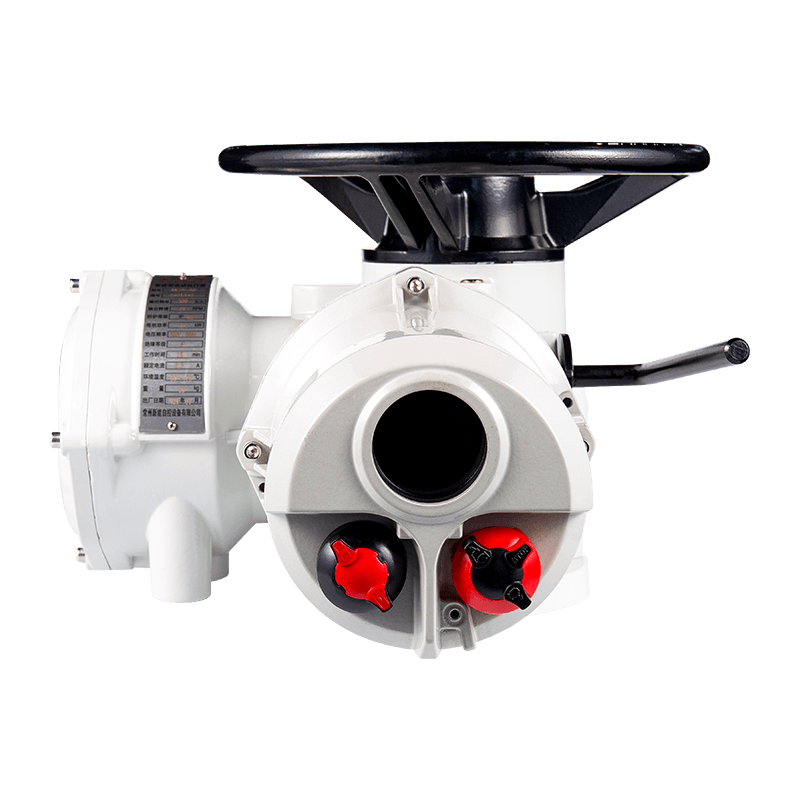

AK ، AKZ Multi Turn Actuator Electric Electric

محرک الکتریکی هوشمند Aukema Rotary دارای دو نوع کنترل است: نوع سوئیچ هوشمند AK و نوع تنظیم هوشمند AKM. مناسب برای کنترل دریچه های کره زمین ، دریچه های دروازه ، دریچه های دریچه گاز ، دریچه های دروازه آب و سایر دریچه ها ، این نسل جدید از متخصصان کنترل شیر است .

دریافت یک نقل قول

داده های عملکرد سه فاز بوهاK ، AKZ

مدل	گشتاور خروجی (NM)	سرعت خروجی (RPM)	ولتاژ تأمین (V)	شماره فاز برق (PH)	فرکانس (هرتز)	قدرت اسمی (KW)	جریان دارای رتبه (A)	وزن مرجع (کیلوگرم)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

داده های عملکرد محرک تک فاز AKS

مدل	گشتاور خروجی (NM)	سرعت خروجی (RPM)	ولتاژ تأمین (V)	شماره فاز برق (PH)	فرکانس (هرتز)	قدرت اسمی (KW)	جریان دارای رتبه (A)	وزن مرجع (کیلوگرم)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK ، AKZ محرک ابعاد خارجی

نوع AK18-40

پارامترهای محرک \ مشخصات محرک	A	شرح	جف	د	اشمیه	ج
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

نوع AK70-95

اندازه فلنج محرک AK ، AKZ

اندازه اتصال نوع گشتاور (JB2920)

پارامترهای محرک \ مشخصات محرک	د	د1	D2	دیزائی	D2	د	سخنرانی	سلام	ج	شرح
AK18	φ145	φ120	φ90	φ30	φ45	4-M10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

اندازه اتصال نوع فشار (GB12222)

پارامترهای محرک \ مشخصات محرک	شماره فلنج	D	D1	D2 (F8)	ج	D (حداکثر)	د	سعادت	حرف	α
AK18	f10	125	102	70	3	T28	M10	40	4	45 درجه
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	m20	70
AK40	f25	300	254	200		T60	M16	90	8	22.5 درجه
AK70-95	f30	350	298	230		T70	m20	110	8	22.5 درجه

نمودار مقایسه پایانه های سیم کشی AK و AKZ

شماره سریال بلوک ترمینال	تعریف بلوک ترمینال	شماره سریال بلوک ترمینال	نام بلوک ترمینال	شماره سریال بلوک ترمینال	نام بلوک ترمینال
	شخصیت زمینی (زمینی)	16	S7 Hold Relay 1 End*	31
1	380vac1 **	17	S7 Hold Relay 2*	32
2	380VAC2 **	18	S8 Hold Relay 1 End*	33	خاموشی از دور
3	380VAC3 **	19	S8 Hold Relay 2 Terminals*	34	نگه داشتن/توقف
4	منبع تغذیه DC 0V (منبع تغذیه 24 ولت DC "-" خروجی)	20	S9 Hold Relay 1 End*	35	از راه دور باز کردن
4	منبع تغذیه DC 0V (منبع تغذیه 24 ولت DC "-" خروجی)	21	S9 Hold Hold Relay 2 Terminals*	36
5	منبع تغذیه DC 24 ولت (منبع تغذیه 24 ولت DC "" خروجی)	22	4-20mA موقعیت دریچه بازخورد خروجی جریان	37	ولتاژ دستی دستی/اتوماتیک طرف مشترک*
5	منبع تغذیه DC 24 ولت (منبع تغذیه 24 ولت DC "" خروجی)	23	4-20mA موقعیت دریچه بازخورد بازخورد خروجی جریان-	38	عوام ولتاژ بالا از راه دور*
6	S1 Relay End 1 (در جای خود باز)	24		39	ولتاژ کم دستی/اتوماتیک طرف مشترک*
7	S1 Relay 2 به پایان می رسد (در جای خود باز)	25	اقدام اضطراری (ESD)	40	S6 Relay Common Terminal (زنگ خطر)
8	S2 Relay 1 End (خاموش در محل)	26	4-20MA SPATION POSONT CONTROL CURRENT CURRENT	41	S6 Relay End 1 (زنگ خطر)
9	S2 Relay 2 به پایان می رسد (خاموش در جای خود)	27	4-20MA SPATION POSONT CONTROL CURRENT CURRENT-	42	S6 Relay Terminal 2 (زنگ خطر)
10	ترمینال رله S3 (گشتاور باز)	28	انتخاب کننده سیگنال دستی/اتوماتیک	43
11	S3 Relay Terminal 2 (گشتاور باز)	29	S10 Hold Relay 1 End*
12	S4 Relay 1 End (Off Torque)	30	S10 Hold Hold Relay 2 Terminals*
13	S4 Relay 2 Ends (گشتاور خاموش)	هشدار دادن قبل از اتصال به منبع تغذیه ، لطفاً به مقدار ولتاژ رتبه بندی شده در صفحه نام محرک برقی مراجعه کنید. هنگامی که منبع تغذیه سه فاز 380V است ترمینال شماره 1.2.3 را وصل کنید و هنگامی که منبع تغذیه تک فاز 220V است ، ترمینال شماره 1.2 را وصل کنید.
14	S5 Relay 1 End (کنترل میدان/از راه دور)
15	S5 Relay 2 Ends (کنترل میدان/از راه دور)

مشخصات اندازه ورودی کابل سیم کشی AK: ورودی میانی NPT1- نیمی است و دو درگاه ورودی از هر دو طرف NPT1 هستند.
چهار پایانه قدرت سه فاز (380VAC/50Hz) و سه پایانه قدرت تک فاز (220VAC/50Hz) ، با مشخصات M5. در مجموع 43 پایانه سیگنال وجود دارد که مشخصات M4 دارد.
نوع سوئیچ هوشمند: سیم برق 3 هسته ای ؛ سیم کنترل 3 هسته ؛ 15 کابل سیگنال هسته.
توجه: اگر نیاز به گسترش مخاطبین نشانگر وضعیت بیشتر یا کنترل اتوبوس دارید و نیازهای ویژه ای دارید ، لطفاً با تأمین کننده یا شرکت ما تماس بگیرید .3
