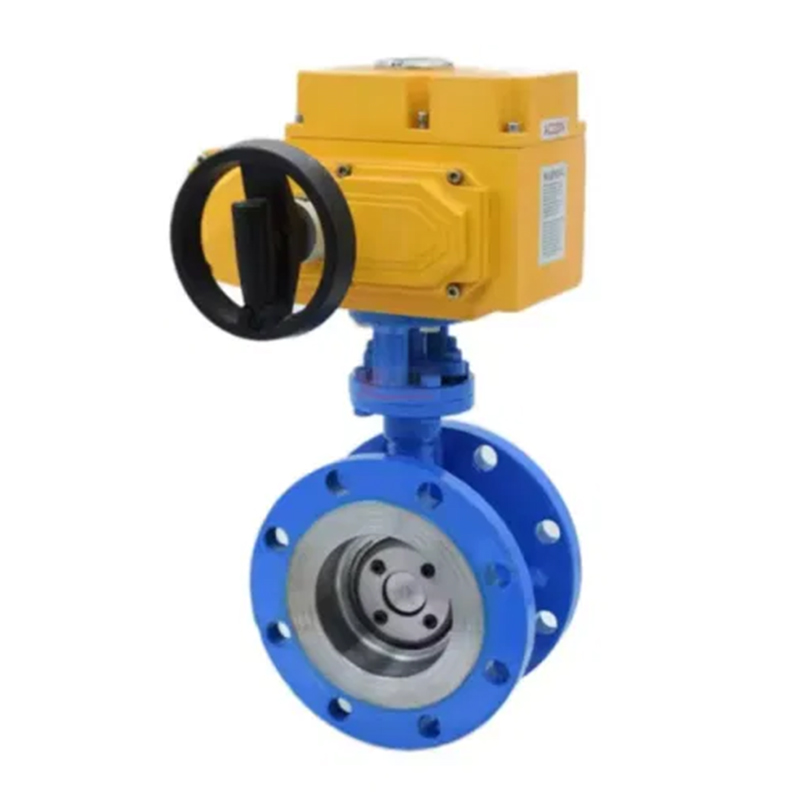

شیر پروانه فلنج برقی D941x

دریافت یک نقل قول

معرفی مختصر

د941X FسعادتANGE FLANGE SOFT SLEAT SEAL VOLLVE دارای طراحی جدید و معقول ، ساختار ساده ، اندازه کوچک ، وزن سبک ، چرخش 90 درجه ، باز و بسته شدن سریع ، گشتاور کوچک عملیاتی ، عملکرد مناسب ، صرفه جویی در نیروی کار و چرمی است. می توان آن را در هر موقعیتی نصب کرد و نگهداری آن آسان است. مهر و موم را می توان جایگزین کرد ، عملکرد آب بندی برای دستیابی به آب بندی دو طرفه و نشت صفر قابل اعتماد است ، مواد آب بندی در برابر پیری و خوردگی مقاوم است و عمر طولانی مدت دارد.
هنگامی که شیر پروانه فلنج در حالت کاملاً باز قرار دارد ، ضخامت صفحه پروانه تنها مقاومت در هنگام جریان متوسط از بدنه دریچه است. بنابراین ، افت فشار تولید شده توسط دریچه بسیار اندک است ، بنابراین ویژگی های کنترل جریان خوبی دارد. دریچه های پروانه نه تنها در صنایع عمومی مانند نفت ، گاز ، صنایع شیمیایی و تصفیه آب مورد استفاده قرار می گیرند ، بلکه در سیستم آب خنک کننده نیروگاه های حرارتی نیز مورد استفاده قرار می گیرند.

پارامتر فنی

ویژگی های محرک برقی اختیاری	نوع سوئیچ ، نوع انتگرال ، نوع تنظیم کننده ، نوع هوشمند
مدل های محرک برقی اختیاری	Q ، DQ ، QM ، QC ، Akqseries ، سری Z با قطر بزرگ ، Akseries
ولتاژ	AC220V ، AC110V ، AC380 ، DC12V ، DC24V ، DC110V
قطر اسمی	dn40mm ~ dn1400mm
فشار اسمی	pn1.0mpa ~ pn1.6mpa
دمای مناسب	EPDM: -30 ~ 100ºC PTEE: -30 ~ 120 درجه سانتیگراد
پیوستگی	فلنج
ماده بدنه	آهن انعطاف پذیر ، فولاد کربن ، استیل ضد زنگ
ماده صفحه شیر	جوهر کروی ، 304،316،316L ، 2507،1.4529 ، صفحه مس ، نایلون و غیره.
پوشش صندلی دریچه	NBR ، EPDM ، PTFE
رسانه قابل اجرا	آب ، گاز ، دوغاب ، روغن و غیره

جدول بعد اصلی

DN (MM)	D		D1		L	D3	D4	H1	H2	φ	شرح	n-φd
DN (MM)	1	1.6	1	1.6	L	D3	D4	H1	H2	φ	شرح	1	1.6
50	165	165	125	125	108	70	50	83	130	12.7	18	4-φ18	4-φ18
65	185	185	145	145	112	70	50	93	140	12.7	18	4-φ18	4-φ18
80	200	200	160	160	114	70	50	100	150	12.7	20	8-φ18	8-φ18
100	220	220	180	180	127	90	70	110	165	15.8	20	8-φ18	8-φ18
125	250	250	210	210	140	90	70	123	180	19.05	22	8-φ18	8-φ18
150	285	285	240	240	140	90	70	143	200	19.05	22	8-φ22	8-φ22
200	340	340	295	295	152	125	102	171	230	22.2	24	8-φ22	12-φ22
250	390	405	350	355	165	125	102	203	270	28.6	24	12-φ22	12-φ26
300	440	460	400	410	178	150	125	230	320	31.8	26	12-φ22	12-φ26
350	500	520	460	470	190	150	125	260	350	31.8	26	16-φ22	16-φ26
400	565	580	515	525	216	175	140	300	390	33.34	28	16-φ26	16-φ30
450	615	640	565	585	222	175	140	335	428	38	30	20-φ26	20-φ30
500	670	715	620	650	229	210	165	373	450	41.15	32	20-φ26	20-φ33
600	780	840	725	770	267	210	165	430	520	50.7	34	20-φ30	20-φ36
700	895	910	840	840	292	300	254	470	600	55	36	24-φ30	24-φ36
800	1015	1025	950	950	318	300	254	523	662	63.35	36	24-φ30	24-φ39
900	1115	1125	1050	1050	330	300	254	589	710	75	40	26-φ33	28-φ39
1000	1230	1255	1160	1170	410	300	254	656	780	85	42	26-φ36	28-φ42
1200	1405	1485	1340	1390	470	300	254	732	840	92	46	32-φ37	32-φ49
1400	1630	1685	1560	1590	530	300	254	840	905	130	50	36-φ37	36-φ49
