تجزیه و تحلیل علل غیر طبیعی کنترل از راه دور محرک برقی

در محرک های برقی در ایستگاه های تولید گاز طبیعی به طور عمده در دریچه های خط اصلی ، دریچه های تخلیه ، دریچه های توپ فرستنده و اتاق های دریچه استفاده می شود. ناهنجاری از راه دور محرک ها خطر جدی ایمنی در ایستگاه های تولید گاز طبیعی ایجاد می کند و رسیدگی به گسل آن برای حل آن به روشهای مختلف تشخیص نیاز دارد. با تجزیه و تحلیل اصل کنترل از راه دور و دلایل ناهنجاری از راه دور از محرک های الکتریکی Aukoma ، راه حل های مؤثر و اقدامات توصیه شده ارائه شده است.

ایستگاه های تولید گاز طبیعی و اتاق های دریچه دائماً محرک های برقی هوشمند را به عنوان دستگاه های درایو دریچه معرفی می کنند. این یک دستگاه درایو میدانی بسیار مهم در سیستم های کنترل فرآیند صنعتی است. این سیستم نسبتاً پیچیده است و شامل مکانیکی ، الکترونیک قدرت ، ارتباطات و سایر زمینه های فنی است. این سیگنال های کنترل سیستم را به چرخش های متعدد ، جابجایی های زاویه ای و جابجایی های خطی شافت خروجی تبدیل می کند تا شیر را هدایت کند ، به طوری که شیر می تواند جریان محیط را وصل یا قطع کند ، جهت جریان محیط را تغییر دهد ، جریان را تنظیم کنید و فشار محیط ، و محافظت از عملکرد عادی تجهیزات در سیستم فرآیند خط لوله و جداسازی محیط در هنگام نگهداری.
دست زدن به گسل محرک برق هوشمند پیچیده است و برای یافتن دقیق نقطه گسل ، روشهای مختلف تشخیص لازم است. دریچه های برقی معیوب ، به ویژه در ایستگاه های چاه گاز خام با گولفور بالا ، باعث ایجاد نشت و لوله های لوله می شوند و اجرای اقدامات نجات مؤثر در سایت را دشوار می کنند و باعث ضررهای بی اندازه در زندگی و خاصیت ساکنان اطراف چاه می شوند و مهم می شوند خطر ایمنی.

1 وضعیت در محل
مطابق با الزامات مدیریتی مقررات فنی در مورد بهره برداری و نگهداری شیرهای توپ ، کار نگهداری زمستان بر روی "دو دریچه" در ایستگاه های تولید در منطقه عملیاتی معدن و حمل و نقل در نوامبر 2020 انجام شد. ایستگاه عمدتا کار می کند الزامات بلیط کار ساخت و ساز ، با مقامات محلی برای تکمیل سوئیچینگ فرآیند خط لوله ، شیرها را تمیز و روغن کاری می کند ، با مایعات تمیز کننده پر می شود و فاضلاب را تحت نظارت مقامات محلی تخلیه می کند. در همین زمان ، محرک ها مورد آزمایش قرار می گیرند و گسل ها برای چهار مورد از جمله کتابچه راهنمای کاربر در محل ، برقی در محل ، ایستگاه مرکزی و کنترل از راه دور در اتاق اعزام انجام می شود.
2020 ، یک منطقه عملیاتی خاص تحت مدیریت معدن گاز Chongqing بود. 60 محرک برقی Aukoma در سایت تولید استفاده شده است. در طول آزمایش عملکرد از راه دور ، مشخص شد که برخی از دریچه های برقی (15 ٪ سکته مغزی) که توسط سوئیچ انتخاب دولت متوقف شده اند ، در مدت 30 ثانیه به حالت از راه دور از حالت توقف بازگردانده شدند و محرک برقی همچنان در جهت کار ادامه می یابد بسته شدن یا باز کردن شیر.

2 تجزیه و تحلیل اصل
2.1 حالت کنترل از راه دور و توابع ترمینال کنترل
چهار روش سیم کشی کنترل از راه دور رایج برای محرک های سری IK از Autok: کنترل اینچ ، باز کردن دریچه / بسته شدن کنترل خود قفل ، کنترل ESD و کنترل در هم تنیده. توابع پایانه های ورودی کنترل از راه دور در جدول 1 نشان داده شده است.

جدول 1 عملکرد ترمینال ورودی از راه دور Aukoma IK سری

2.2 اصل کنترل از راه دور

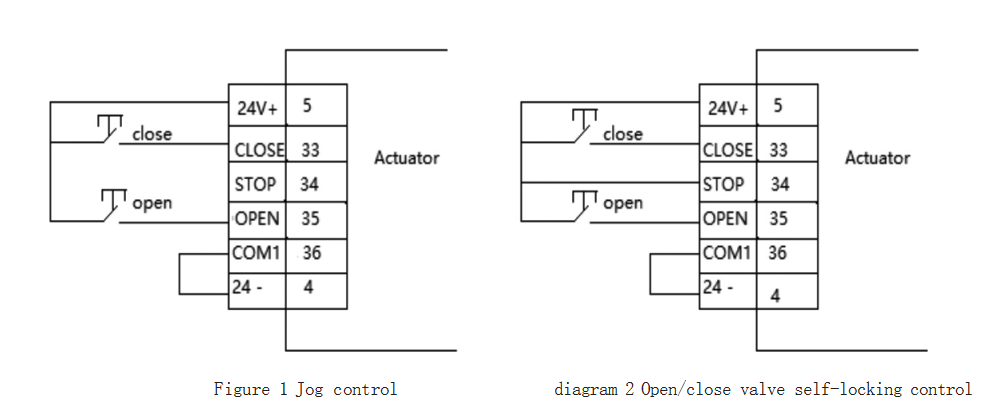

کنترل اینچینگ یا خود قفل کردن: با استفاده از روش سیم کشی شکل 1 ، پارامتر منوی کنترل از راه دور Actuator روی "نامعتبر" تنظیم شده است ، ترمینال Actuator 35 یا 33 سیگنال پالس DC را دریافت می کند از دریچه باز / نزدیک ، و محرک برقی در حال پیشرفت است. با دریافت سیگنال مداوم DC از شیر باز / بسته ، محرک برقی همچنان اجرا می شود تا اینکه شیر در موقعیت کاملاً بسته یا کاملاً باز قرار بگیرد و محرک الکتریکی متوقف شود. پارامتر منوی کنترل از راه دور Actuator روی "معتبر" تنظیم شده است ، ترمینال Actuator 35 یا 33 سیگنال پالس DC را از شیر باز / بسته دریافت می کند و محرک برقی همچنان اجرا می شود. با استفاده از روش سیم کشی شکل 2 ، پارامتر منوی کنترل از راه دور محرک بر روی "نامعتبر" تنظیم شده است ، ترمینال محرک 35 یا 33 سیگنال پالس DC از شیر باز / بسته را دریافت می کند و محرک برقی همچنان اجرا می شود. پارامتر منوی کنترل از راه دور Actuator بر روی "معتبر" تنظیم شده است ، ترمینال Actuator 35 یا 33 سیگنال پالس DC را از شیر باز / بسته دریافت می کند ، محرک برقی در حال پیشرفت است و دریافت سیگنال DC مداوم Open / شیر نزدیک ، محرک برقی تا زمانی که شیر در موقعیت کاملاً بسته یا کاملاً باز قرار بگیرد ، همچنان اجرا می شود و محرک برقی متوقف می شود.

ESD Control: هنگامی که منوی "ترمینال عملکرد 0" روی "ESD" تنظیم شده است ، عملکرد ESD Actuator معتبر است و ترمینال Actuator 25 ترمینال ESD Control است. هنگامی که محرک سیگنال ESD را دریافت می کند ، سه جهت برای اجرای محرک وجود دارد. باید پارامترهای محرک تنظیم شوند. هنگامی که قرار است به "موقعیت نگه داشتن" بپردازد ، محرک در جای خود متوقف می شود و سیگنال های باز و بسته شدن دریچه دیگر نمی توانند محرک را کنترل کنند. هنگامی که روی "شیر نزدیک" قرار گرفته است ، محرک در جهت بستن دریچه اجرا می شود و سیگنال های باز و متوقف کردن دریچه دیگر نمی توانند محرک را کنترل کنند. هنگامی که روی "دریچه باز" قرار گرفته است ، محرک در جهت باز کردن دریچه اجرا می شود و سایر سیگنال های بسته شدن دریچه و متوقف کردن نمی توانند محرک را کنترل کنند.

کنترل Interlock: پایانه های 37 و 38 باید به ترتیب برای باز و بستن شیر تنظیم شوند ، به طوری که عملکرد کنترل Interlock مؤثر است.

3 اقدامات درمانی
با توجه به اصل کنترل از راه دور و تجربه عیب یابی خودکار ACTUATOR ، نکات کلیدی

سیم کشی ترمینال از راه دور محرک و تنظیمات کنترل از راه دور را بررسی کنید. برای بررسی پارامترهای تنظیم منوی کنترل از راه دور کنترل از راه دور از تنظیمات کنترل از راه دور استفاده کنید و "نامعتبر" را انتخاب کنید. در اتاق توزیع برق ، منبع تغذیه محرک را جدا کنید ، جعبه اتصال برق را باز کنید و مشاهده کنید که روش سیم کشی کنترل از راه دور محرک برقی ، کنترل شیر دهی دریچه باز / بسته شدن شیر را اتخاذ می کند ، همانطور که در شکل 1 نشان داده شده است.

به طور خلاصه ، سیم کشی ترمینال از راه دور محرک ، کنترل جوگ باز و بسته شدن دریچه را اتخاذ می کند ، و پارامتر منوی تنظیم خود از راه دور "نامعتبر" را انتخاب می کند. تحت این حالت کنترل ، محرک باید به طور مداوم عمل شود و سیگنال DC ورودی از راه دور باید مداوم باشد. شیرهای توپ الکتریکی را با سکته های مختلف آزمایش کنید و از محدوده ولتاژ DC Multimeter DC برای اندازه گیری خروجی سیگنال 24VDC توسط رایانه میزبان به مدت 20 تا 30 ثانیه بین پایانه های 33 و 36 (بسته شدن دریچه) یا پایانه های 35 و 36 (باز شدن دریچه) استفاده کنید. بنابراین ، پس از استفاده از پرسنل تعمیر و نگهداری از سوئیچ انتخاب حالت برای متوقف کردن دریچه توپ کنترل شده از راه دور در سایت ، آنها سوئیچ را در مدت زمان سیگنال DC به حالت از راه دور باز می گردانند. از آنجا که سیگنال از راه دور هنوز وجود دارد ، محرک همچنان در جهت باز کردن / بسته شدن شیر اجرا می شود.

4 پیشنهاد
روش کنترل از راه دور محرک الکتریکی با استفاده از روش کنترل نشان داده شده در شکل 1 این است که هنگامی که رایانه میزبان و سیگنال های کنترل از راه دور به طور غیر طبیعی قطع می شوند ، دریچه نمی تواند به طور عادی باز و بسته شود. به خصوص در مورد نشت و پشت سر هم لوله در ایستگاه های چاه گاز خام با گولفور بالا ، اجرای اقدامات موثر در سایت دشوار است. توصیه می شود بدون تغییر روش سیم کشی ، پارامترهای تنظیم منوی کنترل از راه دور باید به صورت "معتبر" انتخاب شوند یا روش سیم کشی نشان داده شده در شکل 2 باید برای اطمینان از عملکرد قابل اعتماد از محرک استفاده شود .3
