رتبه بندی محافظت از Ingress چیست و معنی آن چیست؟

با نمادهای حفاظت بین المللی که برای نشان دادن ورود اشیاء جامد و مایعات در محفظه های الکتریکی استفاده می شود ، آشنا شوید.

رتبه بندی محافظت از Ingress (یا رتبه بندی IP) یک استاندارد بین المللی (IEC 60529) برای میزان حفاظت یا اثربخشی آب بندی محفظه های الکتریکی در برابر ورود اشیاء ، آب ، گرد و غبار یا تماس تصادفی است. این استاندارد معادل استاندارد اروپا EN 60529 است.

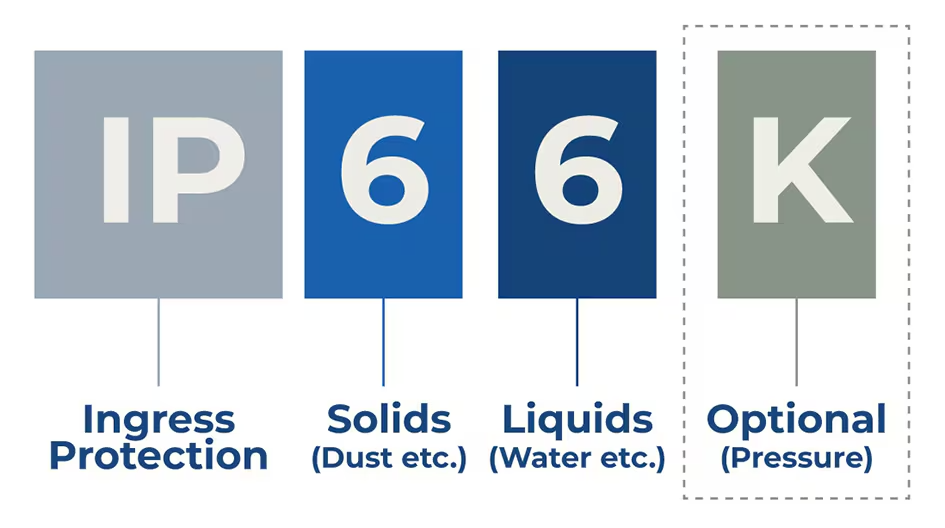

رتبه بندی IP اغلب شامل حروف IP (محافظت از Ingress) و به دنبال آن دو عدد و حروف اختیاری است. دو شماره و نامه آخر نشان دهنده دسته محافظت زیر است.

اولین محافظت جامد رقمی

رقم اول پس از IP نشانگر سطح محافظت در برابر تجهیزات محصور در برابر اشیاء خارجی جامد و تماس انسان با قطعات خطرناک مانند اجسام رسانا است.

سطح	اندازه جسم محافظت شده	اثربخشی
x	جدید	x نشان می دهد که هیچ داده ای در سطح حفاظت مشخص شده وجود ندارد
ای	بدون محافظت	از لمس یا ورود اشیاء محافظت نمی شود
1	قطر> 50 میلی متر	مساحت بزرگ یک جسم از تماس عمدی جلوگیری نمی شود
2	قطر> 12.5 میلی متر	انگشت یا شی مشابه
3	قطر> 2.5 میلی متر	ابزار ، سیم های ضخیم و غیره
4	قطر> 1 میلی متر	بیشتر سیم ها ، پیچ ها و غیره
5	از گرد و غبار جلوگیری کنید	ورود گرد و غبار برای ایجاد آسیب به تجهیزات در حین کار کافی است کاملاً از تماس جلوگیری کنید
6	ضد گرد و غبار	بدون ورود گرد و غبار کاملاً از تماس جلوگیری کنید

شماره دوم: محافظت در برابر مایعات

شماره دوم پس از IP در رتبه بندی کد نشان دهنده سطح حفاظتی است که محفظه ضد آب در اختیار دستگاه قرار می دهد.

سطح	اندازه جسم محافظت می شود	اثربخشی
x	جدید	x نشان می دهد که هیچ داده ای در سطح حفاظت مشخص شده وجود ندارد
ای	بدون محافظت	نمی تواند از ورود آب جلوگیری کند
1	چکه	چکه عمودی
2	چکه در شیب <15 درجه	قطره عمودی هنگام کج شدن کابینت <15 درجه
3	اسپری آب	اسپری آب در زاویه <60o از عمودی
4	چلپ چلوپ	از همه جهات ، محرک را در برابر پاشیدن آب بر روی محفظه محافظت می کند
5	جت آب	میله فشار را در برابر اسپری آب از یک نازل (6.3 میلی متر) که از هر جهت به سمت جعبه اسپری می کند محافظت کنید
6	اسپری آب قدرتمند	محرک را از اسپری آب نازل قوی (نازل 12.5 میلی متر) که از هر جهت به سمت کابینت اسپری می کند محافظت می کند
7	عمق غوطه وری تا 1 متر	ورود آب در هنگام غوطه وری موقت (عمق غوطه وری تا 1 متر)
8	عمق غوطه وری بیش از 1 متر است	ورود آب در هنگام غوطه وری مداوم (عمق غوطه وری بیش از 1 متر است)
9k*	اسپری آب با دمای بالا قدرتمند	از فاصله نزدیک فشار بالا و پاشش دمای بالا *تمام آزمایشات مشخص شده IPX9 با نامه 'k' در استاندارد IEC 60529 توسط استاندارد ISO 20653 تعریف شده است.

®actuators مشخص شده با IP66 و IP69k

محرک های صنعتی اغلب در محیط هایی که در معرض مایعات و مواد جامد قرار دارند استفاده می شود. بنابراین ، تمام محرک های ما با محفظه های آلومینیومی برای دستیابی به IP66 و IP69K آزمایش می شوند رتبه بندی ، آنها را برای طیف گسترده ای از برنامه ها همه کاره می کند.

محرک های مشخص شده با رتبه IP66 کاملاً در برابر گرد و غبار و جت های آب قوی از هر جهت محافظت می شوند. این امر باعث می شود که آنها در تغییر شرایط آب و هوایی برای استفاده در فضای باز مناسب باشند.

اگر برنامه نیاز به شستشو با جت های آب با فشار بالا و پر فشار داشته باشد ، IP69K سطح حفاظت توصیه شده است. این یک الزام متداول است ، به عنوان مثال در ماشین آلات کشاورزی ، جایی که محرک ها نیازی به پوشش یا محافظت ندارند. پس از کار میدانی ، محرک ها اغلب در معرض خاک ، کود و شستشوی مکرر فشار بالا قرار می گیرند.
